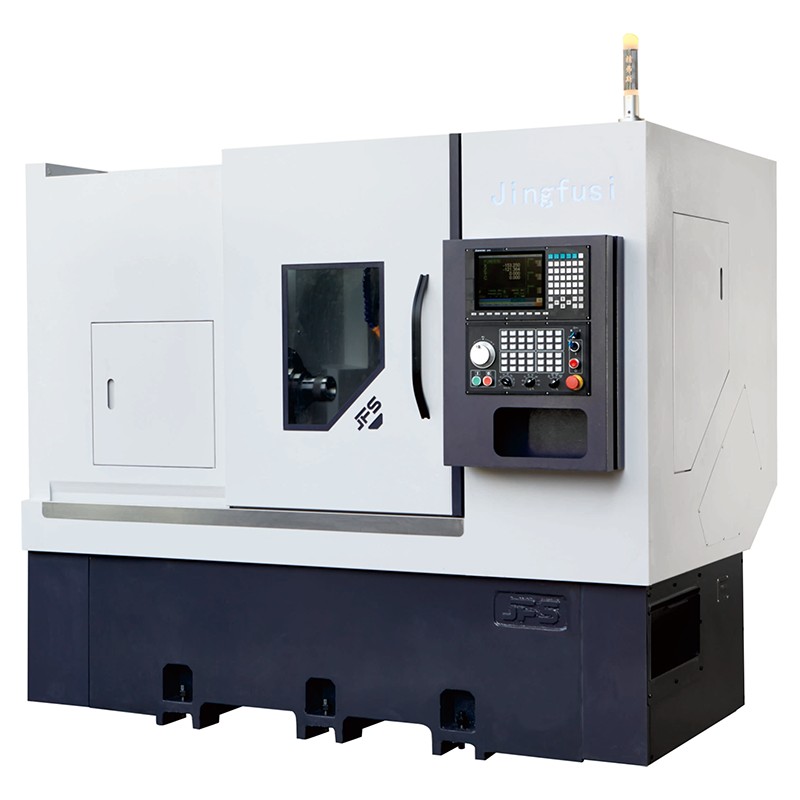

Ang pag -on ng turret cnc lathe ck46 52 76tws

Bilang isang pabrika, si Jingfusi ay gumagawa ng kalidad ng pag -on ng turret cnc lathe ck46 52 76TWs para sa mga customer. Ang produktong ito ay naproseso ng maraming mga proseso ng katumpakan, na hindi lamang tinitiyak ang pangmatagalang matatag na operasyon ng kagamitan, kundi pati na rin ang pangkalahatang buhay ng serbisyo ng tool ng makina. Ang pangkalahatang pagganap ng gastos ay napakataas, kapwa ang kahusayan ng tool ng makina at ang gastos sa pagpapanatili sa ibang panahon ay mahusay.Welcome na makipag -ugnay sa amin!

Modelo:CK46/52

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang tool ng makina ay patuloy na na -optimize; mangyaring sumangguni sa aktwal na data ng makina para sa mga parameter sa itaas.

· Nilagyan ng apat na pag -function ng pag -lock upang maiwasan ang wobbling at tilting sa panahon ng ejection, tinitiyak ang kawastuhan ng machining.
· Ang integral na paghahagis ay sumasailalim sa pag-iipon ng mga pag-iipon tulad ng pagsamahin at oras ng panginginig ng boses upang garantiya-term na katatagan at palawakin ang makina ng tol ng makina.

Pangunahing detalye

Modelo ng lathe		unit	CK46TWS	CK52TWS	CK76TWS	REMART
Kapasidad sa pagproseso	Max swing diameter sa kama	mm	Q400	0400	0400
	Pinakamataas na diameter ng pag -on	mm	Ø200	Ø250	Ø300	Disk
	Haba ng Max.Turning	mm	380	380	380
Spindle	Spindle Hydraulic Chuck	sa	6 "	8 "	10 ”
	Taas ng spindle center mula sa lupa	mm	1080	1080	1080
	Ilong ng spindle	-	A2-5	A2-6	A2-8
	Diameter ng bore ng spindle	mm	②56	Q66	Q86
	Pinakamataas na diameter ng materyal na bar	mm	45	Ø51	072
	Pinakamataas na bilis ng spindle	RPM	4500	4000	2000
	Spindle motor power/ metalikang kuwintas	KW/N.M	11kw/72nmor 15kw/95.5nm	15KW/95.5NM o 15KW/143NM	15kw/143nm o 15kW/192nm

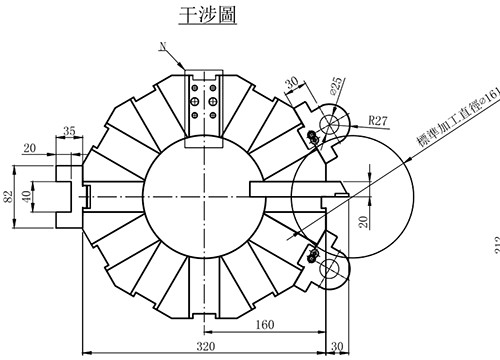

Servo turret	Turret Model		80-12t	80-12t	80-12t
Feed axis	MAX.fast bilis ng paglalakbay	m/my	24	24	24
	×/ z axis motor power/ metalikang kuwintas	KW/N.M	Yaskawai 1.3 kW/8.34Nm o Syntec 1.8kW/na -rate na 11.5nm	Yaskawai 1.3 kW/8.34Nm o Syntec 1.8kW/na -rate na 11.5nm	Yaskawai 1.3kW/8.34Nm o Syntec 1.8kW/na -rate na 11.5nm
	XZ-Axis C3-Grad BLL screws	-	32/32	32/32	32/32
	XZ-Axis C3-Grad BLL screws	-	35/35	35/35	35/35
	X Axis Epektibong Paglalakbay	mm	230	230	230
	Z axis epektibong paglalakbay	mm	400	400	400
Tailstock	Paglalakbay sa upuan ng buntot	mm	400	400	400
Tailstock	pin conical hole	Mk	Morse#5	Morse#5	Morse#5
Equipmentspecification	Machine net weight	kg	3500	3600	3700
	Kabuuang lakas ng makina	KW	11	14.5	18.5
	Machine LXW × H.	mm	2300 × 1600 × 1700	2300 × 1600 × 1700	2300 × 1600 × 1700

Ang tool ng makina ay patuloy na na -optimize; mangyaring sumangguni sa aktwal na data ng makina para sa mga parameter sa itaas.

Opsyonal na mga item

Item ng Pag -configure		CK46TWS	CK52TWS	CK76TWS
Pangunahing spindle	Mekanikal na spindle	●	●	●
Pangunahing spindle	Electric Spindle	O	O	O
Controller	Controller ng Syntec	●	●	●
Controller	FANUC Controller	O	O	O
Feed axis	Yaskawa	●	●	●
Feed axis	Syntec	O	O	O
Clamping	Hilahin ang salansan	●	●	●
Clamping	Chuck	O	O	O
Kagamitan sa Auxiliary	Aparato ng pagpapakain	O	O	O
	Chip Conveyor	O	O	O
	Awtomatikong robot	O	O	O
	Oil Mist Separator	O	O	O
