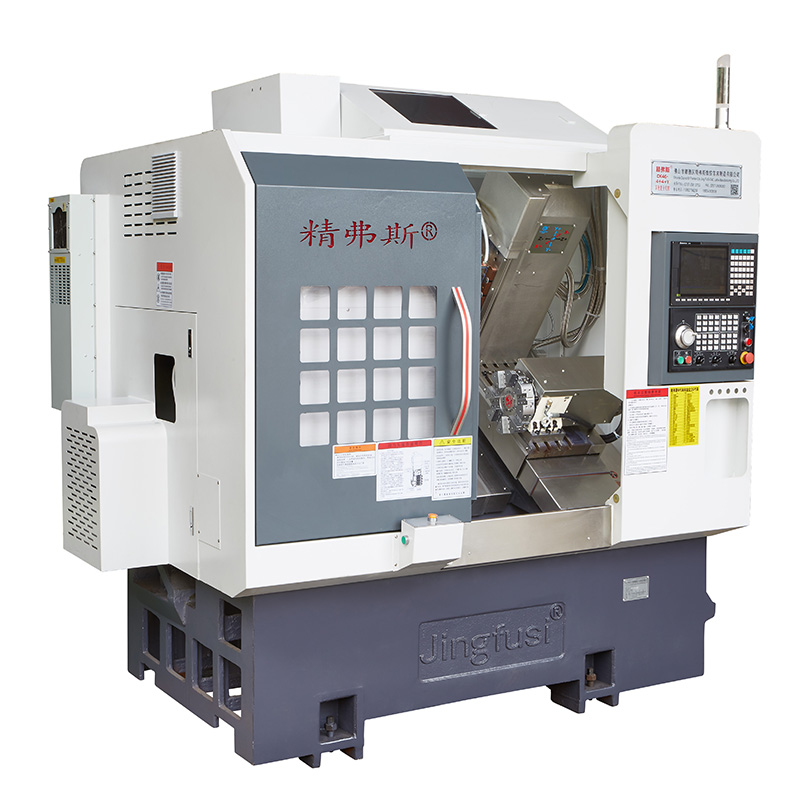

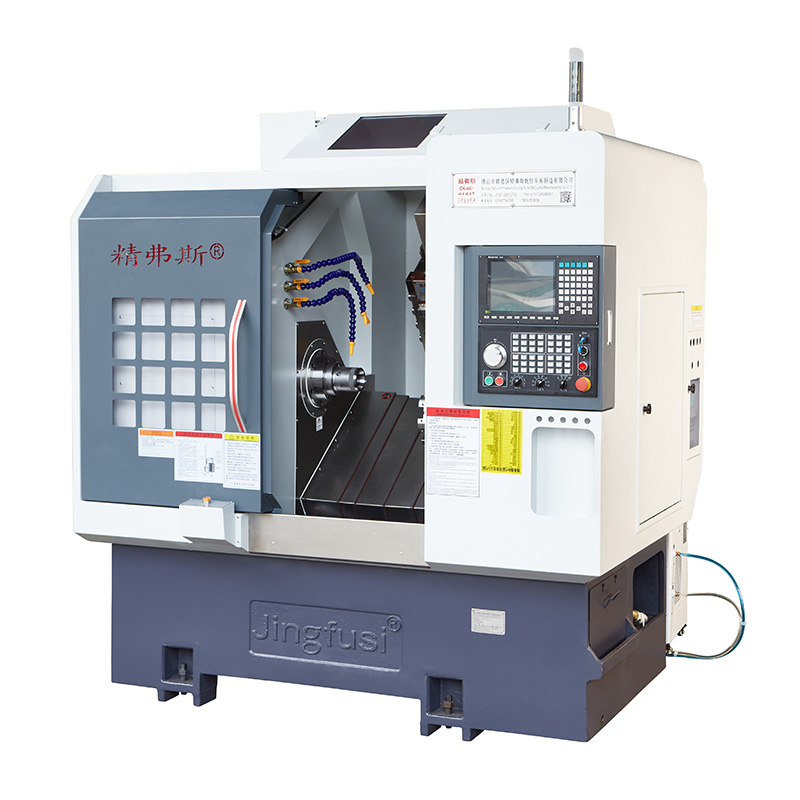

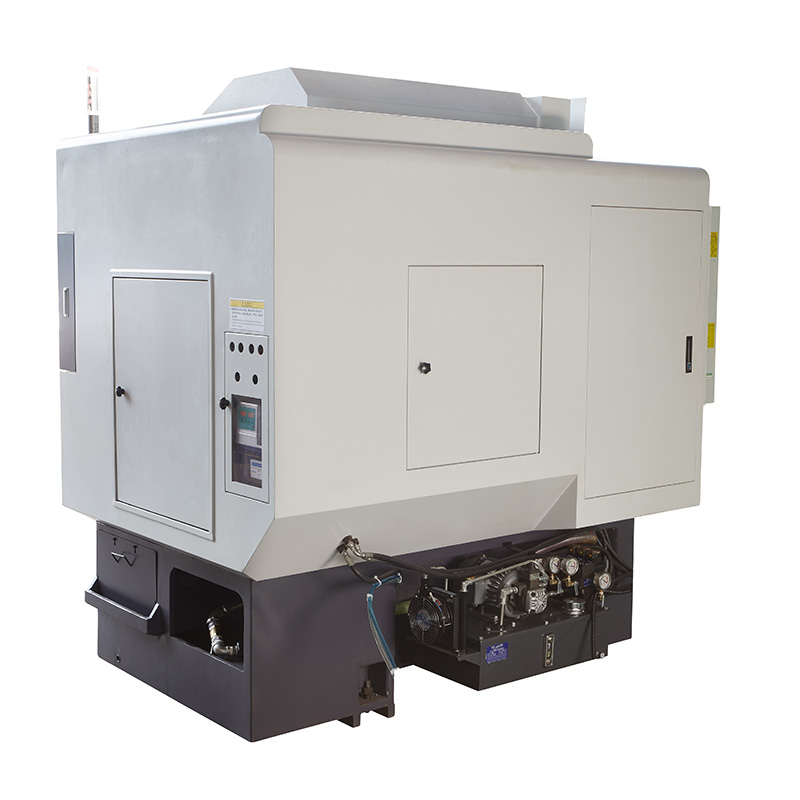

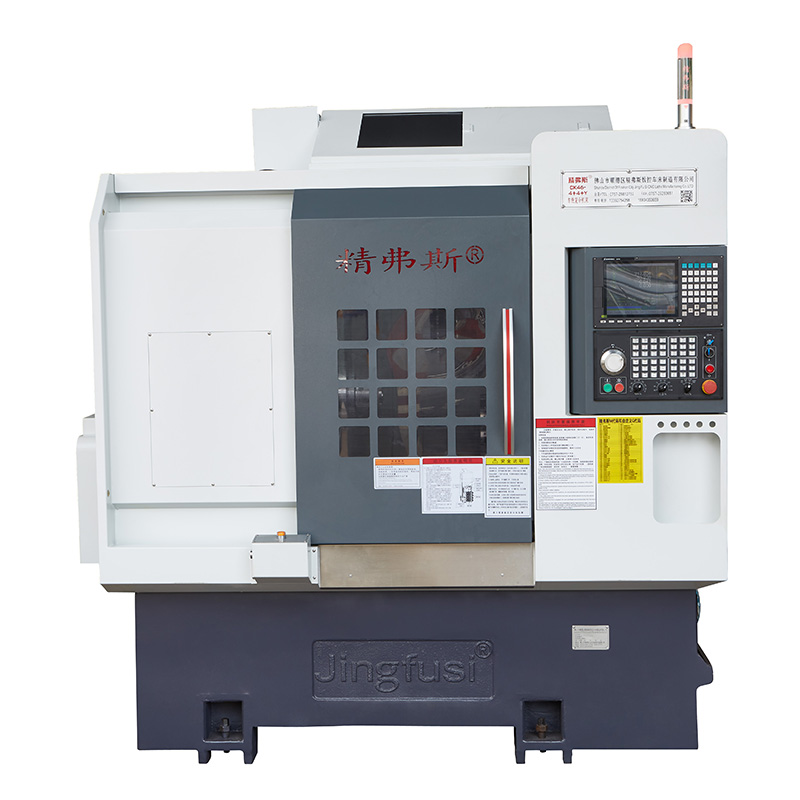

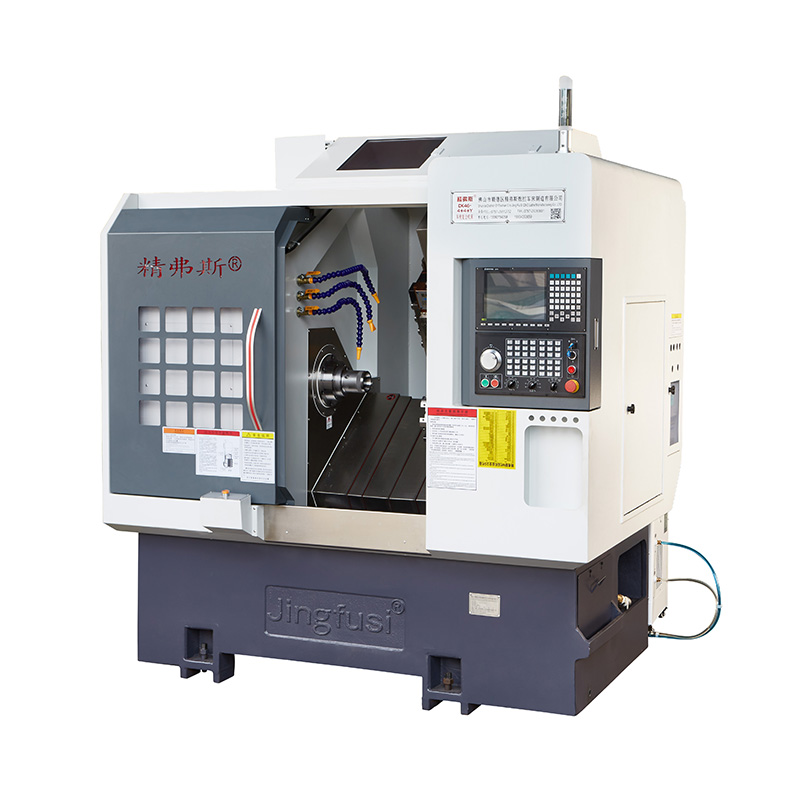

Awtomatikong pag -on at paggiling machine ng CNC

Ang awtomatikong CNC Turning at Milling Machine ay isang advanced na kagamitan sa pagmamanupaktura na malawakang ginagamit sa iba't ibang mga industriya tulad ng aerospace, automotive at precision engineering para sa mahusay na paggawa ng mga kumplikadong bahagi at asembliya. Pinagsasama ng makina na ito ang mga pag -andar ng pag -on at paggiling sa isang solong yunit, na nagbibigay ng kakayahang umangkop at nadagdagan ang pagiging produktibo.

Modelo:CK46-4+4+Y

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang mga awtomatikong pag -on ng CNC at paggiling machine ay nilagyan ng isang computer na numero ng control control na nagbibigay -daan sa tumpak at awtomatikong operasyon ng machining. Gumagamit ang mga operator ng CAD/CAM software upang i -program ang makina upang tukuyin ang nais na mga sukat ng bahagi at mga landas ng tool.

Ang mga awtomatikong pag -on ng CNC at paggiling machine ay maaaring magsagawa ng mga operasyon sa pag -on at paggiling. Ang pag -on ay nagsasangkot ng pag -ikot ng workpiece habang ang tool ng paggupit ay humuhubog sa materyal, habang ang paggiling ay nagsasangkot ng isang nakatigil na workpiece at isang umiikot na tool sa paggupit.

Diagram ng paglalakbay ng makina

Automatic CNC Turning and Milling Machine

Mga detalye ng produkto

Listahan ng Parameter

Item	Modelo ng lathe	unit	CK46-4+4+y	CK52-4+4+y
Saklaw ng pagproseso	Swing sa kama	mm	Ø 500
	Pinakamataas na haba ng pag -on ng haba ng bilog	mm	320
	Maximum na diameter ng bar	mm	Ø 45	Ø 51 ~ 55
Principal axis	Uri ng ulo ng spindle		A2-5	A2-6

	Spindle through-hole diameter	mm	Ø 56	Ø 66
	Pinakamataas na bilis ng spindle	r/min	6000 (nakatakda sa 4500)	4500 (nakatakda sa 3500)
feed	Epektibong paglalakbay ng x/z/y axis	mm	800/470/260

	Pinakamataas na mabilis na paggalaw ng x/z/y axis	m/my	24 (setting 18)/24 (setting 18)/15 (setting 8)
	X/z/y axis screw rod	mm	32/32/25
	X/z/y axis riles	mm	35/35/25
Knife Tower	Walong istasyon ng istasyon	PCS	8 mga istasyon, maaaring magamit sa mga may hawak ng tool ng double hole, opsyonal na may 12 istasyon
Power Head	Form ng power head tool na may hawak		ER25


	Power Tool ng Power	PCS	Z-axis 4+x-axis 4, na may 4 na karagdagang naayos na mga may hawak ng tool na naka-install
	Pinakamataas na bilis ng ulo ng kuryente	r/min	6000 (nakatakda sa 4000), maaaring karaniwang ginagamit upang maproseso ang mga produkto mula sa 4000
	Distansya sa pagitan ng power head shaft at baras	mm	65
makinarya ng elektrikal	Pangunahing kapangyarihan/metalikang kuwintas	KW / nm	Bagong henerasyon 7.5kW, 47.75nm. Ang mga bahagi ng bakal na may kapasidad sa pagproseso ng higit sa 80 ay maaaring opsyonal na nilagyan ng 11kW, 70.03Nm

	X/z/y axis motor power/metalikang kuwintas	KW / nm	1.3kw/8.39nm
	X/Z Power Head Motor Power/Torque	KW / nm	1.7 kW/8nm
	Pinakamataas na bilis ng motor ng ulo ng ulo	r/min	5000
iba pa	Spindle Positioning Preno Device		presyon ng haydroliko


	Hilig sa kama	°	35 °
	Haba ng tool ng makina x Lapad x Taas	mm	2200x1580x1900
	Kabuuang bigat ng buong makina	Kg	3430
	Kabuuang lakas	KW	13
	Average na pagkonsumo ng kuryente	Kw / h	2

Katumpakan ng tool ng makina

Katumpakan ng makina, pamantayan ng jingfus factor ：
Pangunahing item sa pagsubok	Diagram ng eskematiko	Pamantayang Pabrika


Spindle radial beat		Tiktik ang runout ng panlabas na kono	0.0035


X-axis ulitin ang posisyon		Alamin ang paulit-ulit na pagpoposisyon ng x-axis. Tandaan: Hulaan muna ang tungkol sa 50 beses upang mai -offset ang error ng malamig na engine at mainit na engine, at pagkatapos ay makita ang paulit -ulit na pagpoposisyon.	0.003


Z-axis ulitin na posisyon		Alamin ang paulit -ulit na pagpoposisyon sa z axis. Tandaan: Hulaan muna ang tungkol sa 50 beses upang mai -offset ang error ng malamig na engine at mainit na engine, at pagkatapos ay makita ang paulit -ulit na pagpoposisyon.	0.003


Y-axis ulitin ang posisyon		Alamin ang paulit -ulit na pagpoposisyon sa axis ng Y. Tandaan: Hulaan muna ang tungkol sa 50 beses upang mai -offset ang error ng malamig na engine at mainit na engine, at pagkatapos ay makita ang paulit -ulit na pagpoposisyon.	0.004


C axis ulitin posisyon		Makita ang pag-repose ng c-axis na nakapirming punto, Tandaan: Hulaan muna ang tungkol sa 50 beses upang mai-offset ang error ng malamig na makina at mainit na makina, at pagkatapos ay makita ang paulit-ulit na pagpoposisyon	20 arc segundo


C axis posisyon rotary		Makita ang random na katumpakan ng posisyon ng c-axis, Tandaan: Hulaan muna ang tungkol sa 50 beses upang mai-offset ang error ng malamig na engine at mainit na engine, at pagkatapos ay suriin ang paulit-ulit na mga setting	72 arc segundo


Power head clamping beat		Cone Beat	0.015

Power head clamping beat		Pag -clamping beating	0.01

Kung nais ng customer na subukan ang kawastuhan ng ISO o VD1 ng x/z/y axis, matutukoy ito sa oras ng pagsulat ng kontrata. Dapat subukan ng customer ang item na ito sa parehong oras ng paunang pagtanggap ng pabrika ng Jingfusi.
