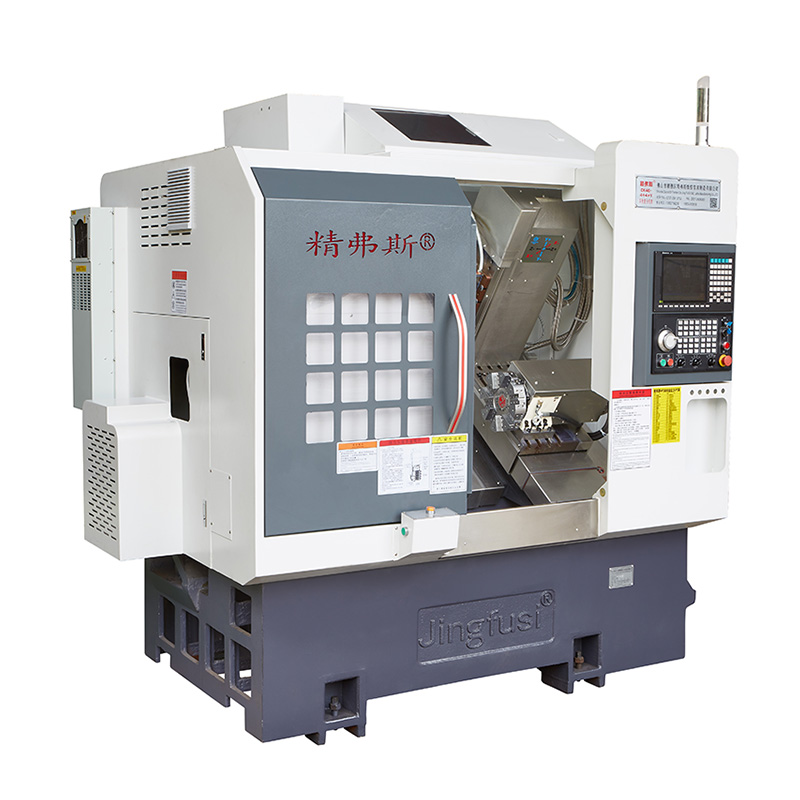

CNC Awtomatikong Lathe Machine

Naghahanap ka ba ng isang maaasahan at mahusay na makina na mapapahusay ang pagiging produktibo ng iyong kumpanya? Huwag nang tumingin nang higit pa kaysa sa CNC Awtomatikong Lathe Machine. Sa advanced na teknolohiya at katumpakan nito, ang makina na ito ay ang perpektong solusyon para sa lahat ng iyong mga pangangailangan sa paggawa.

Modelo:CK52-5+5+Y

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ipinakikilala ang CNC Awtomatikong Lathe Machine-ang tool ng katumpakan na kailangan mo para sa de-kalidad na produksiyon

Narito ang ilan sa mga pangunahing tampok ng hindi kapani -paniwalang makina na ito:

Teknolohiya ng katumpakan: Ang CNC Awtomatikong Lathe Machine ay nilagyan ng pinakabagong teknolohiya ng katumpakan upang matiyak na ang lahat ng iyong trabaho ay ang pinakamataas na kalidad at kawastuhan. Sa pamamagitan ng paggamit ng state-of-the-art software, ang makina ay maaaring makagawa ng mga bahagi na may matinding katumpakan at kawastuhan, na nagbibigay sa iyo ng pinakamahusay na posibleng mga resulta.

Versatility: Kung nagtatrabaho ka sa mga hilaw na materyales o tapos na mga produkto, maaaring hawakan ng makina ang lahat. Sa pamamagitan ng kakayahang magamit at pag-andar ng multi-axis, maaari kang lumikha ng halos anumang bahagi na kailangan mo, mula sa simple hanggang sa kumplikadong geometry.

Dali ng Paggamit: Ang CNC Awtomatikong Lathe Machine ay madaling gamitin at madaling mapatakbo. Sa pamamagitan ng intuitive na mga kontrol at simpleng mga sistema ng programming, ang iyong koponan ay maaaring makakuha ng hanggang sa walang oras, pag -maximize ang pagiging produktibo.

Tibay: Ginawa lamang gamit ang pinakamataas na kalidad na mga materyales, ang makina na ito ay itinayo hanggang sa huli. Maaari itong makatiis kahit na ang pinaka -hinihingi ng mga kapaligiran sa paggawa at tinitiyak na mas makakamit mo ang iyong pamumuhunan.

Mababang pagpapanatili: Ang CNC Awtomatikong Lathe Machine ay nangangailangan ng kaunting pagpapanatili, pag -save sa iyo ng oras at pera. Sa simpleng disenyo at matatag na konstruksyon nito, maaari kang tumuon sa kung ano ang talagang mahalaga - ang iyong produksyon.

Sa konklusyon, ang CNC Awtomatikong Lathe Machine ay ang perpektong karagdagan sa anumang linya ng produksyon. Sa pamamagitan ng teknolohiyang katumpakan nito, kakayahang magamit, kadalian ng paggamit, tibay, at mababang pagpapanatili, siguradong mapapahusay ng makina na ito ang pagiging produktibo ng iyong kumpanya. Huwag mag -atubiling, mamuhunan sa CNC Awtomatikong Lathe Machine ngayon at magsimulang umani ng mga gantimpala bukas!

Diagram ng paglalakbay ng makina

Mga detalye ng produkto

Listahan ng Parameter

Item	nilalaman	unit	CK46-5+5+y	CK52-5+5+y
Saklaw ng pagproseso	Swing sa kama	mm	Ø 500
	Pinakamataas na haba ng pag -on ng haba ng bilog	mm	320
	Maximum na diameter ng bar	mm	Ø 45	Ø 51 ~ 55
Principal axis	Pinakamataas na bilis ng spindle	r/min	6000 (nakatakda sa 4000)	4500 (nakatakda sa 3500)
	Uri ng ulo ng spindle		A2-5	A2-6
	Spindle through-hole diameter	mm	Ø 56	Ø 66
feed	X/z/y axis maximum stroke	mm	800/470/310
	Pinakamataas na mabilis na paggalaw ng x/z/y axis	m/my	24 (setting 18)/24 (setting 18)/15 (setting 8)
	X/z/y axis screw rod	mm	32/32/25
	X/z/y axis riles	mm	35/35/25
Knife Tower	Walong istasyon ng istasyon	PCS	8 mga istasyon, maaaring magamit sa mga may hawak ng tool ng double hole, opsyonal na may 12 istasyon
Power Head	Form ng power head tool na may hawak		ER25
	Pinakamataas na bilis ng ulo ng kuryente	r/min	6000 (nakatakda sa 4000), maaaring karaniwang ginagamit upang maproseso ang mga produkto mula sa 4000
	Pinakamataas na pag -install ng pagbabarena at diameter ng paggiling ng ulo	mm	Ø 16
	Distansya sa pagitan ng power head shaft at baras	mm	65
makinarya ng elektrikal	Pangunahing kapangyarihan/metalikang kuwintas	KW / nm	7.5 kW/47.75nm, Opsyonal na 11kW/70.03Nm para sa mga bahagi ng bakal na may kapasidad sa pagproseso ng 80 pataas
	X/z/y axis motor power/metalikang kuwintas	KW / nm	Yaskawa 1.8kw/11.5nm. Opsyonal na bagong henerasyon 2.4 kW/na -rate na 11.5nm
	X/Z Power Head Motor Power/Torque	KW / nm	2.4 kW/11.5nm
	Pinakamataas na bilis ng motor ng ulo ng ulo	r/min	5000
iba pa	Spindle Positioning Preno Device		presyon ng haydroliko
	Hilig sa kama	°	35 °
	Knife table plate haba x lapad	mm	700x290
	Haba ng tool ng makina x Lapad x Taas	mm	2200x1580x2000
	Kabuuang bigat ng buong makina	Kg	3430
	Kabuuang lakas	KW	13
	Average na pagkonsumo ng kuryente	Kw / h	2

Katumpakan ng tool ng makina

Katumpakan ng makina, pamantayan ng jingfus factor ：
Pangunahing item sa pagsubok	Diagram ng eskematiko	Pamantayang Pabrika


Spindle radial beat		Tiktik ang runout ng panlabas na kono	0.0035


X-axis ulitin ang posisyon		Alamin ang paulit-ulit na pagpoposisyon ng x-axis. Tandaan: Hulaan muna ang tungkol sa 50 beses upang mai -offset ang error ng malamig na engine at mainit na engine, at pagkatapos ay makita ang paulit -ulit na pagpoposisyon.	0.003


Z-axis ulitin na posisyon		Alamin ang paulit -ulit na pagpoposisyon sa z axis. Tandaan: Hulaan muna ang tungkol sa 50 beses upang mai -offset ang error ng malamig na engine at mainit na engine, at pagkatapos ay makita ang paulit -ulit na pagpoposisyon.	0.003


Y-axis ulitin ang posisyon		Alamin ang paulit -ulit na pagpoposisyon sa axis ng Y. Tandaan: Hulaan muna ang tungkol sa 50 beses upang mai -offset ang error ng malamig na engine at mainit na engine, at pagkatapos ay makita ang paulit -ulit na pagpoposisyon.	0.004


C axis ulitin posisyon		Makita ang pag-repose ng c-axis na nakapirming punto, Tandaan: Hulaan muna ang tungkol sa 50 beses upang mai-offset ang error ng malamig na makina at mainit na makina, at pagkatapos ay makita ang paulit-ulit na pagpoposisyon	20 arc segundo


C axis posisyon rotary		Makita ang random na katumpakan ng posisyon ng c-axis, Tandaan: Hulaan muna ang tungkol sa 50 beses upang mai-offset ang error ng malamig na engine at mainit na engine, at pagkatapos ay suriin ang paulit-ulit na mga setting	72 arc segundo


Power head clamping beat		Cone Beat	0.015

Power head clamping beat		Pag -clamping beating	0.01

Kung nais ng customer na subukan ang kawastuhan ng ISO o VD1 ng x/z/y axis, matutukoy ito sa oras ng pagsulat ng kontrata. Dapat subukan ng customer ang item na ito sa parehong oras ng paunang pagtanggap ng pabrika ng Jingfusi.
