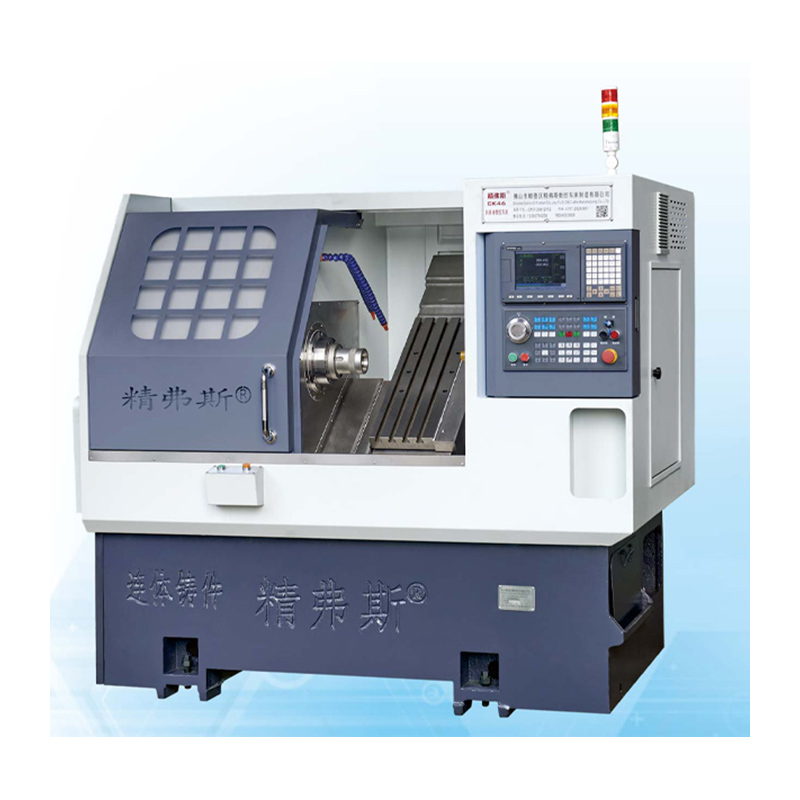

CNC hilig bed lathe

Ang Jingfusi® CNC hilig bed lathe ay nakakahanap ng aplikasyon sa mga pang -industriya na kapaligiran kung saan hinihiling ng pagmamanupaktura ang lubos na kawastuhan at katumpakan. Higit pa sa paggamit ng pang -industriya, ang mga lathes na ito ay umaangkop sa mga pangangailangan ng mga hobbyist at maliliit na may -ari ng negosyo na naghahanap ng isang tool na nag -aalok ng isang mataas na antas ng pagpapasadya at kakayahang umangkop sa mga proseso ng disenyo. Kung sa malakihang mga setting ng produksiyon o mas maliit na scale na mga pakikipagsapalaran, ang CNC hilig na kama ay nalulula mula sa Jingfusi® ay umaangkop sa magkakaibang mga kinakailangan, na pinagsasama ang katumpakan na may kakayahang magamit.

Modelo:CK46

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang Jingfusi® CNC hilig na kama lathe ay nakatayo bilang isang tool na katumpakan machining na meticulously crafted para sa paggawa ng magkakaibang mga sangkap, na may isang partikular na diin sa cylindrical at rotational na mga bahagi. Ang pagtukoy nito na katangian ay namamalagi sa hilig na istraktura ng kama, madiskarteng inhinyero upang mapahusay ang katatagan at katumpakan sa buong proseso ng machining. Tinitiyak ng makabagong disenyo na ang lathe ay higit sa paghahatid ng tumpak at de-kalidad na mga resulta, na ginagawa itong isang mahalagang pag-aari para sa isang malawak na hanay ng mga aplikasyon ng pagmamanupaktura.

Diagram ng paglalakbay ng makina

Mga detalye ng produkto

Listahan ng Parameter

proyekto		unit	CK46	CK52	CK76
Pinakamataas na haba ng pag -on		mm	350
Pinakamataas na diameter ng pag -on sa kama		mm	Ø 500
Pinakamataas na diameter ng pag -on sa skateboard		mm	Ø 160
Hilig sa kama		°	35 °
Epektibong paglalakbay ng x/z axis		mm	Diameter 1000/400
X/Z AXIS SCREWSISYON		mm	32
Mga pagtutukoy ng X/Z Axis Rail		mm	35
X/z-axis na kapangyarihan ng motor		KW	1.3
Pinakamataas na mabilis na paggalaw ng x/z axis		m/my	24
Haba ng tool ng makina x Lapad x Taas		mm	2100x1580x1800
Kabuuang bigat ng buong makina		Kg	2600
Numero ng Knife		ayusin	8
Laki ng Square Knife		mm	20x20
Ang laki ng pamutol ng butas		mm	Ø20
Kabuuang lakas		KW	13	13	16
Average na pagkonsumo ng kuryente		Kw / h	2	2	2.5
Pangunahing baras	Form ng end face form		A2-5	A2-6	A2 -8


	Pinakamataas na bilis ng spindle	r/min	6000 (nakatakda sa 4500)	4200 (nakatakda sa 3500)	3200 (nakatakda sa 2500)
	Lakas ng motor ng spindle	KW	7.5	7.5	11
	Na -rate na metalikang kuwintas ng motor ng spindle	Nm	47.8nm	47.8nm	72nm
	Pinakamataas na diameter ng pagpasa ng bar	mm	Ø 45	Ø 51	Ø 75

Katumpakan ng tool ng makina

Katumpakan ng makina, pamantayan ng jingfus factor ：
Pangunahing item sa pagsubok	Diagram ng eskematiko	Paraan ng pagtuklas	Pamantayang Pabrika


Spindle radial beat,		Tiktik ang runout ng panlabas na kono	0.0025


X-axis ulitin ang posisyon		Alamin ang paulit-ulit na pagpoposisyon ng x-axis. Tandaan: Hulaan muna ang tungkol sa 50 beses upang mai -offset ang error ng malamig na engine at mainit na engine, at pagkatapos ay makita ang paulit -ulit na pagpoposisyon.	0.0025


Z-axis ulitin na posisyon		Alamin ang paulit -ulit na pagpoposisyon sa z axis. Tandaan: Hulaan muna ang tungkol sa 50 beses upang mai -offset ang error ng malamig na engine at mainit na engine, at pagkatapos ay makita ang paulit -ulit na pagpoposisyon.	0.0025


Kung nais ng customer na subukan ang kawastuhan ng ISO o VD1 ng x/z/y axis, matutukoy ito sa oras ng pagsulat ng kontrata. Dapat subukan ng customer ang item na ito sa parehong oras ng paunang pagtanggap ng pabrika ng Jingfusi.
