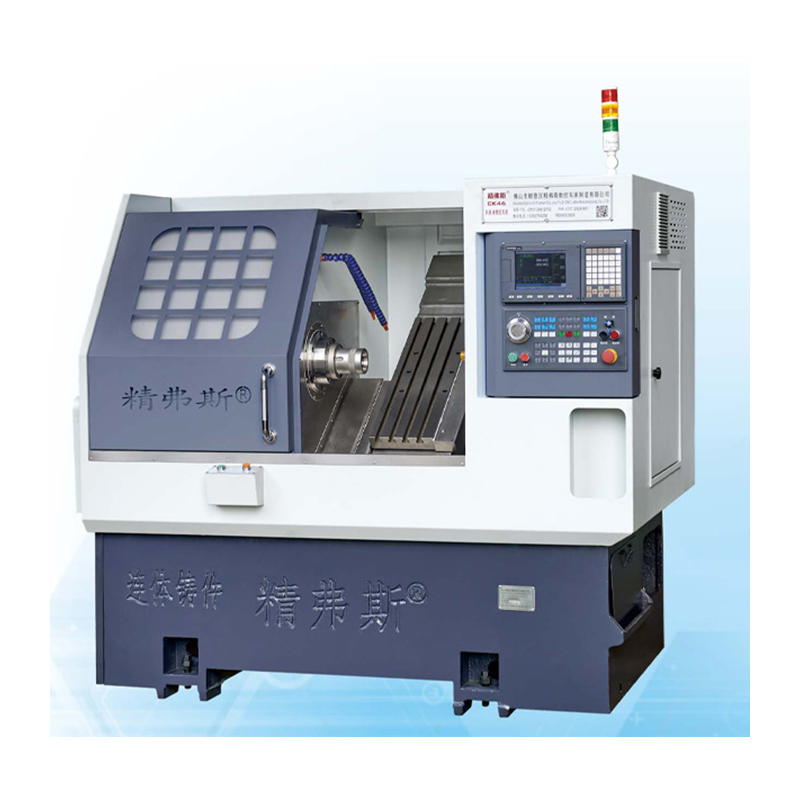

CNC lathe na may hilig na kama

Ang Jingfusi® CNC lathe na may hilig na kama ay gawa sa napiling de-kalidad na buhangin na buhangin, at ang base bed ay integral na cast at sumailalim sa mahigpit na paggamot sa pag-iipon. Ito ay may mataas na katigasan, mahusay na pagganap ng pagsipsip ng shock at lakas, na nagsisiguro sa katatagan ng makina. Ang paraan ng pag-install ng sentro at pre-kahabaan ng pag-install ng rod rod ng tornilyo ay nagpapabuti sa katigasan at pagproseso ng kawastuhan ng tool ng makina.

Modelo:CK46

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang Jingfusi® CNC lathe na may hilig na kama ay may mga katangian ng maginhawang pag -alis ng chip, kumpletong pag -andar, mahusay na pagganap, mataas na katigasan, mataas na kahusayan, at mataas na katumpakan. Pangunahing ginagamit sa mga bahagi ng auto, mga balbula ng pagtutubero, mga hulma at iba pang mga industriya. Ito ay angkop din para sa pagproseso ng batch ng mga shaft, disc at iba pang mga bahagi na may kumplikadong laki, iba't ibang laki at mataas na mga kinakailangan sa katumpakan. Maaari itong awtomatikong makumpleto ang pagproseso ng chip ng mga panloob at panlabas na mga bilog, grooves, cones, spherical ibabaw, iba't ibang mga sukatan at pulgada na mga thread at iba pang mga rotary na katawan. Ang mga castings ay gawa sa buhangin ng dagta, na sumailalim sa paggamot sa pagtanda at may mahusay na katatagan, mataas na lakas at mahusay na pagpapanatili ng kawastuhan.

Diagram ng paglalakbay ng makina

Mga detalye ng produkto

Listahan ng Parameter

proyekto		unit	CK46	CK52	CK76
Pinakamataas na haba ng pag -on		mm	350
Pinakamataas na diameter ng pag -on sa kama		mm	Ø 500
Pinakamataas na diameter ng pag -on sa skateboard		mm	Ø 160
Hilig sa kama		°	35 °
Epektibong paglalakbay ng x/z axis		mm	Diameter 1000/400
X/Z AXIS SCREWSISYON		mm	32
Mga pagtutukoy ng X/Z Axis Rail		mm	35
X/z-axis na kapangyarihan ng motor		KW	1.3
Pinakamataas na mabilis na paggalaw ng x/z axis		m/my	24
Haba ng tool ng makina x Lapad x Taas		mm	2100x1580x1800
Kabuuang bigat ng buong makina		Kg	2600
Numero ng Knife		ayusin	8
Laki ng Square Knife		mm	20x20
Ang laki ng pamutol ng butas		mm	Ø20
Kabuuang lakas		KW	13	13	16
Average na pagkonsumo ng kuryente		Kw / h	2	2	2.5
Pangunahing baras	Form ng end face form		A2-5	A2-6	A2 -8


	Pinakamataas na bilis ng spindle	r/min	6000 (nakatakda sa 4500)	4200 (nakatakda sa 3500)	3200 (nakatakda sa 2500)
	Lakas ng motor ng spindle	KW	7.5	7.5	11
	Na -rate na metalikang kuwintas ng motor ng spindle	Nm	47.8nm	47.8nm	72nm
	Pinakamataas na diameter ng pagpasa ng bar	mm	Ø 45	Ø 51	Ø 75

Katumpakan ng tool ng makina

Katumpakan ng makina, pamantayan ng jingfus factor ：
Pangunahing item sa pagsubok	Diagram ng eskematiko	Paraan ng pagtuklas	Pamantayang Pabrika


Spindle radial beat,		Tiktik ang runout ng panlabas na kono	0.0025


X-axis ulitin ang posisyon		Alamin ang paulit-ulit na pagpoposisyon ng x-axis. Tandaan: Hulaan muna ang tungkol sa 50 beses upang mai -offset ang error ng malamig na engine at mainit na engine, at pagkatapos ay makita ang paulit -ulit na pagpoposisyon.	0.0025


Z-axis ulitin na posisyon		Alamin ang paulit -ulit na pagpoposisyon sa z axis. Tandaan: Hulaan muna ang tungkol sa 50 beses upang mai -offset ang error ng malamig na engine at mainit na engine, at pagkatapos ay makita ang paulit -ulit na pagpoposisyon.	0.0025


Kung nais ng customer na subukan ang kawastuhan ng ISO o VD1 ng x/z/y axis, matutukoy ito sa oras ng pagsulat ng kontrata. Dapat subukan ng customer ang item na ito sa parehong oras ng paunang pagtanggap ng pabrika ng Jingfusi.
