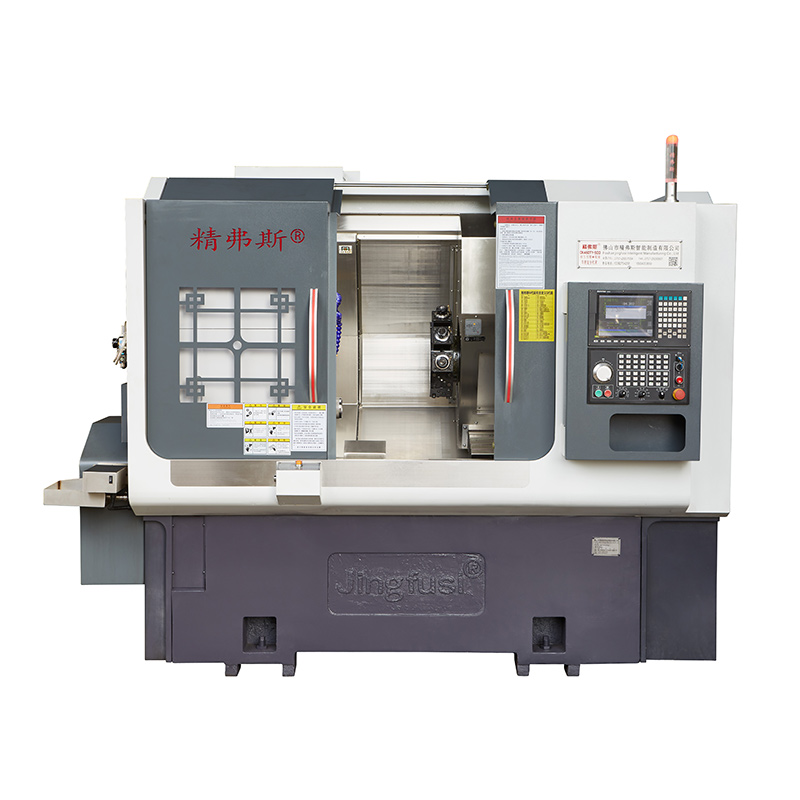

CNC Milling at Turning Composite Machine

Ang CNC Milling at Turning Composite Machine na ginawa sa mga supplier ng China, na madalas na tinutukoy bilang isang CNC mill-turn machine, ay isang maraming nalalaman piraso ng kagamitan sa pagmamanupaktura na pinagsasama ang mga kakayahan ng parehong mga proseso ng paggiling at pag-on. Ang makina na ito ay dinisenyo para sa precision machining at nag -aalok ng isang malawak na hanay ng mga aplikasyon sa iba't ibang mga industriya.

Modelo:CK46DTY

Magpadala ng Inquiry

Paglalarawan ng Produkto

Kakayahang Milling: Ang CNC Milling at Turning Composite Machine ay nilagyan ng mga tool sa paggiling na maaaring magsagawa ng mga operasyon tulad ng pagbabarena, pagbubutas, contouring, at slotting. Ang mga tool na ito ay ginagamit upang alisin ang materyal mula sa workpiece upang lumikha ng mga kumplikadong hugis at tampok.

Kakayahang pag -on: Ang CNC lathe na may turret at hydraulic tail stock ay may isang lathe spindle na may kakayahang paikutin ang workpiece. Ang spindle na ito ay ginagamit para sa pag -on ng mga operasyon, na nagsasangkot sa pag -alis ng materyal sa pamamagitan ng pagputol habang umiikot ang workpiece. Ang pag -on ay maaaring magamit upang lumikha ng cylindrical at conical na mga hugis, pati na rin ang mga thread.

Multi-axis Control: Ang mga machine ng Mill-Turn ng CNC ay madalas na nagtatampok ng maraming mga axes ng paggalaw, na nagpapahintulot sa tumpak at kumplikadong machining. Ang mga axes na ito ay maaaring magsama ng X, Y, Z, at pag -ikot ng mga axes, na nagbibigay -daan sa machining ng mga bahagi mula sa maraming mga anggulo at orientation.

Awtomatikong Tool Changer: Ang Turret CNC Turning at Milling Combined Machine ay maaaring magsama ng isang awtomatikong Tool Changer na maaaring magpalit ng iba't ibang mga tool sa paggupit nang mabilis at mahusay, na nagpapahintulot sa walang tigil na machining at nadagdagan ang kakayahang umangkop.

Pag -clamping ng workpiece: Ang makina ay nilagyan ng mga mekanismo para sa ligtas na pag -clamping at paghawak sa workpiece sa lugar sa panahon ng machining, tinitiyak ang kawastuhan at pag -uulit.

Pagsasama ng CAD/CAM: Ang mga machine ng Mill-Turn ng CNC ay karaniwang kinokontrol ng software ng computer na maaaring bigyang kahulugan ang mga file na CAD (disenyo na tinulungan ng computer) at mga file na tinulungan ng COM (computer-aided). Pinapayagan nito para sa tumpak na pagprograma ng mga operasyon ng machining at ang paggawa ng mga kumplikadong bahagi.

Mataas na katumpakan: Ang mga makina na ito ay kilala para sa kanilang mataas na katumpakan at masikip na pagpapahintulot, na ginagawang angkop para sa mga application na nangangailangan ng masalimuot at tumpak na machining.

Versatility: Ang CNC Mill-Turn Machines ay maraming nalalaman at maaaring magamit sa isang malawak na hanay ng mga industriya, kabilang ang aerospace, automotive, medikal, at pangkalahatang pagmamanupaktura.

Kahusayan: Ang kumbinasyon ng paggiling at pag -on ng mga operasyon sa isang solong makina ay nagpapabuti sa kahusayan ng produksyon, dahil binabawasan nito ang pangangailangan para sa maraming mga pag -setup at paglilipat sa pagitan ng iba't ibang mga makina.

Kumplikadong bahagi ng paggawa: Ang mga machine ng Mill-Turn ay mainam para sa paggawa ng mga kumplikadong bahagi na may parehong mga tampok na Milled at nakabukas, dahil maaari nilang maisagawa ang lahat ng kinakailangang operasyon sa isang pag-setup.

Ang mga awtomatikong pag -on at paggiling pinagsama machine ay karaniwang ginagamit sa paggawa ng mga sangkap at mga bahagi na nangangailangan ng masalimuot at tumpak na machining, tulad ng mga sangkap ng engine, mga bahagi ng aerospace, mga aparatong medikal, at marami pa. Ang mga ito ay isang mahalagang pag -aari sa mga modernong proseso ng pagmamanupaktura, dahil pinapataas nila ang produksyon at nadaragdagan ang kahusayan.

CNC Milling at Turning Composite Machine Travel Diagram

CNC Milling and Turning Composite Machine

Mga detalye ng produkto

CNC Milling at Turning Composite Machine Parameter List

Item	Modelo ng lathe	unit	CK52DTY	Ck76dty	Ck46dty
Saklaw ng pagproseso	Maximum na diameter ng pag -ikot ng spindle	mm	Ø 700
	Pinakamataas na haba ng pag -on ng haba ng bilog	mm	520
	Maximum na diameter ng bar	mm	Ø 55	Ø 72	Ø 45
Principal axis	Pinakamataas na bilis ng spindle	r/min	4200 (pagtatakda ng 3500)	3200 (setting 2000)	6000 (Itakda ang 4500)
	Uri ng ulo ng spindle		A2 - 6	A2 -8	A2 - 5
	Spindle through-hole diameter	mm	Ø 66	Ø 86	Ø 56
feed	X/z/y axis maximum stroke	mm	260/500/± 60
	90 ° Power head na dumadaan sa gitna ng spindle	mm	30
	Pinakamataas na mabilis na paggalaw ng x/z/y axis	m/my	24 (setting 16)/ 24 (setting 16)/ 14 (setting 8)
	X/z/y axis screw rod	mm	40
	X/z/y axis roller track	mm	35/45/35
Power Turret	Power Turret Model (Power Turret)	BMT	BMT55
	Power head collet	Ay	ER32
	Nakapirming laki ng may hawak ng tool	mm	25x25
	Bore holder shank diameter	mm	Ø32
makinarya ng elektrikal	Pangunahing kapangyarihan/metalikang kuwintas	KW / nm	11kW/na -rate ang 72nm	15kw/na -rate na 98nm	7.5 kW/na -rate na 47nm
	X/z/y axis motor power/metalikang kuwintas	KW / nm	Yaskawa 2.9 kW /18.6nm，optional bagong henerasyon3.1 kW /15nm
	Kapangyarihan/metalikang kuwintas ng Turret Power Head Motor	KW / nm	Bagong Henerasyon 3.1 kW/15nm
	Pinakamataas na bilis ng motor ng lakas ng turret	r/min	6000 (pagtatakda ng 4000), Karaniwang Speed≤4000
	Power Head Motor Power/Torque	KW / nm	3.1 kW/15nm
	Kapangyarihan/metalikang kuwintas ng tool ng turret na nagbabago ng motor	KW / nm	Bagong henerasyon1.0 kW /3.1nm
Tailstock	Tailstock Stroke	mm	520
	Pinakamataas na hydraulic stroke ng Tailstock	mm	100
	Tailstock Top Needle Cone Hole Taper	Mk	MOHS 5#
	Pinakamataas na distansya sa pagitan ng tip at chuck	mm	690
iba pa	Spindle Positioning Preno Device		Hydraulic, Opsyonal na Programmable
	Hilig sa kama	°	30 ° o 15 °
	Haba ng tool ng makina x Lapad x Taas	mm	2500x1680x1900
	Kabuuang bigat ng buong makina	Kg	5000kg
	Kabuuang lakas	KW	20
	Average na pagkonsumo ng kuryente	Kw / h	3

Turret Turning at Milling Pinagsamang Tool ng Tool ng Machine

Katumpakan ng makina, pamantayan ng jingfus factor ：
Pangunahing item sa pagsubok	Diagram ng eskematiko	Paraan ng pagtuklas	Pamantayang Pabrika


Spindle radial beat		Tiktik ang runout ng panlabas na kono	0.0035


X-axis ulitin ang posisyon		Alamin ang paulit-ulit na pagpoposisyon ng x-axis. Tandaan: Hulaan muna ang tungkol sa 50 beses upang mai -offset ang error ng malamig na engine at mainit na engine, at pagkatapos ay makita ang paulit -ulit na pagpoposisyon.	0.003


Z-axis ulitin na posisyon		Alamin ang paulit -ulit na pagpoposisyon sa z axis. Tandaan: Hulaan muna ang tungkol sa 50 beses upang mai -offset ang error ng malamig na engine at mainit na engine, at pagkatapos ay makita ang paulit -ulit na pagpoposisyon.	0.003


Y-axis ulitin ang posisyon		Alamin ang paulit -ulit na pagpoposisyon sa axis ng Y. Tandaan: Hulaan muna ang tungkol sa 50 beses upang mai -offset ang error ng malamig na engine at mainit na engine, at pagkatapos ay makita ang paulit -ulit na pagpoposisyon.	0.004


C axis ulitin posisyon		Makita ang pag-repose ng c-axis na nakapirming punto, Tandaan: Hulaan muna ang tungkol sa 50 beses upang mai-offset ang error ng malamig na makina at mainit na makina, at pagkatapos ay makita ang paulit-ulit na pagpoposisyon	20 arc segundo


C axis posisyon rotary		Makita ang random na katumpakan ng posisyon ng c-axis, Tandaan: Hulaan muna ang tungkol sa 50 beses upang mai-offset ang error ng malamig na engine at mainit na engine, at pagkatapos ay suriin ang paulit-ulit na mga setting	72 arc segundo


Power head clamping beat		Cone Beat	0.015

Power head clamping beat		Pag -clamping beating	0.01

Kung nais ng customer na subukan ang kawastuhan ng ISO o VD1 ng x/z/y axis, matutukoy ito sa oras ng pagsulat ng kontrata. Dapat subukan ng customer ang item na ito sa parehong oras ng paunang pagtanggap ng pabrika ng Jingfusi.
