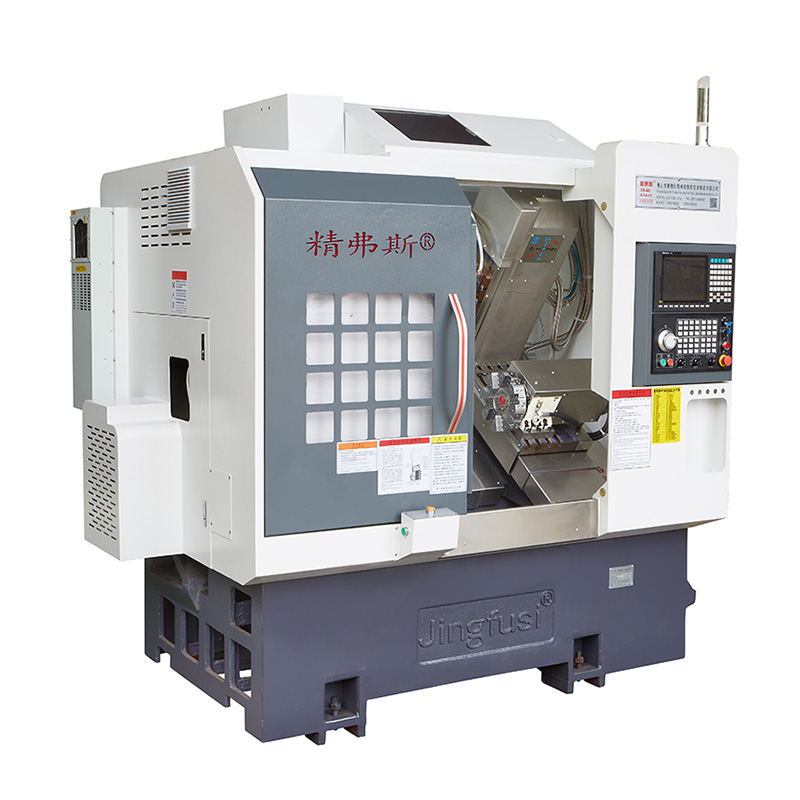

CNC Multi-tasking Turning Center Machine

Ipinakikilala ang CNC multi-tasking turn center machine-ang pangwakas na solusyon para sa de-kalidad na machining ng katumpakan. Ang malakas na makina na ito ay idinisenyo upang matugunan ang mga hinihingi kahit na ang pinaka -kumplikadong mga aplikasyon sa pag -on, na ginagawa itong isang mainam na pagpipilian para sa mga negosyo na nangangailangan ng pinakamataas na antas ng kawastuhan at kahusayan.

Modelo:CK52-5+5+Y

Magpadala ng Inquiry

Paglalarawan ng Produkto

Itinayo hanggang sa huli, ang CNC multi-tasking turn center machine ay isang matibay at maaasahang makina na may kakayahang hawakan ang isang malawak na hanay ng mga gawain-mula sa simpleng pag-on at pagbabarena ng mga operasyon sa mas kumplikadong mga gawain tulad ng paggiling, pagputol ng thread at marami pa.

Ang isa sa mga pangunahing tampok ng CNC multi-tasking turn center machine ay ang advanced control system nito, na nagpapahintulot sa mga operator na madaling programa at kontrolin ang bawat aspeto ng proseso ng machining, tinitiyak ang maximum na katumpakan at kawastuhan. Sa interface ng user-friendly nito, ang makina na ito ay madaling gamitin at maaaring mabilis na maiakma upang umangkop sa mga pangangailangan ng anumang trabaho.

Bilang karagdagan sa advanced control system nito, ang CNC multi-tasking turn center machine ay ipinagmamalaki din ang isang hanay ng mga de-kalidad na sangkap, kabilang ang isang advanced na spindle system, high-precision linear guides at isang matibay, cast iron base. Ang mga sangkap na ito ay gumagana sa perpektong pagkakaisa upang matiyak na ang bawat trabaho ay nakumpleto sa pinakamataas na pamantayan.

Kung ikaw ay isang maliit na negosyo o isang mas malaking korporasyon, ang CNC multi-tasking turn center machine ay ang perpektong pagpipilian para sa lahat ng iyong mga pangangailangan sa machining. Sa mga advanced na tampok nito, matibay na konstruksyon at pambihirang katumpakan, ang makina na ito ay siguradong lalampas sa iyong mga inaasahan at bibigyan ka ng mga taong maaasahan, de-kalidad na pagganap.

Sa konklusyon, ang CNC multi-tasking turn center machine ay isang top-of-the-line solution para sa mga negosyo na hinihiling ang pinakamahusay sa precision machining. Sa mga advanced na tampok nito, interface ng user-friendly at maaasahang konstruksiyon, sigurado itong magbigay sa iyo ng mga taon ng maaasahan at mahusay na pagganap. Kaya bakit maghintay? Makipag -ugnay sa amin ngayon upang malaman ang higit pa tungkol sa hindi kapani -paniwalang makina na ito at kung paano ito mababago ang iyong negosyo.

Diagram ng paglalakbay ng makina

Mga detalye ng produkto

Listahan ng Parameter

Item	nilalaman	unit	CK46-5+5+y	CK52-5+5+y
Saklaw ng pagproseso	Swing sa kama	mm	Ø 500
	Pinakamataas na haba ng pag -on ng haba ng bilog	mm	320
	Maximum na diameter ng bar	mm	Ø 45	Ø 51 ~ 55
Principal axis	Pinakamataas na bilis ng spindle	r/min	6000 (nakatakda sa 4000)	4500 (nakatakda sa 3500)
	Uri ng ulo ng spindle		A2-5	A2-6
	Spindle through-hole diameter	mm	Ø 56	Ø 66
feed	X/z/y axis maximum stroke	mm	800/470/310
	Pinakamataas na mabilis na paggalaw ng x/z/y axis	m/my	24 (setting 18)/24 (setting 18)/15 (setting 8)
	X/z/y axis screw rod	mm	32/32/25
	X/z/y axis riles	mm	35/35/25
Knife Tower	Walong istasyon ng istasyon	PCS	8 mga istasyon, maaaring magamit sa mga may hawak ng tool ng double hole, opsyonal na may 12 istasyon
Power Head	Form ng power head tool na may hawak		ER25
	Pinakamataas na bilis ng ulo ng kuryente	r/min	6000 (nakatakda sa 4000), maaaring karaniwang ginagamit upang maproseso ang mga produkto mula sa 4000
	Pinakamataas na pag -install ng pagbabarena at diameter ng paggiling ng ulo	mm	Ø 16
	Distansya sa pagitan ng power head shaft at baras	mm	65
makinarya ng elektrikal	Pangunahing kapangyarihan/metalikang kuwintas	KW / nm	7.5 kW/47.75nm, Opsyonal na 11kW/70.03Nm para sa mga bahagi ng bakal na may kapasidad sa pagproseso ng 80 pataas
	X/z/y axis motor power/metalikang kuwintas	KW / nm	Yaskawa 1.8kw/11.5nm. Opsyonal na bagong henerasyon 2.4 kW/na -rate na 11.5nm
	X/Z Power Head Motor Power/Torque	KW / nm	2.4 kW/11.5nm
	Pinakamataas na bilis ng motor ng ulo ng ulo	r/min	5000
iba pa	Spindle Positioning Preno Device		presyon ng haydroliko
	Hilig sa kama	°	35 °
	Knife table plate haba x lapad	mm	700x290
	Haba ng tool ng makina x Lapad x Taas	mm	2200x1580x2000
	Kabuuang bigat ng buong makina	Kg	3430
	Kabuuang lakas	KW	13
	Average na pagkonsumo ng kuryente	Kw / h	2

Katumpakan ng tool ng makina

Katumpakan ng makina, pamantayan ng jingfus factor ：
Pangunahing item sa pagsubok	Diagram ng eskematiko	Pamantayang Pabrika


Spindle radial beat		Tiktik ang runout ng panlabas na kono	0.0035


X-axis ulitin ang posisyon		Alamin ang paulit-ulit na pagpoposisyon ng x-axis. Tandaan: Hulaan muna ang tungkol sa 50 beses upang mai -offset ang error ng malamig na engine at mainit na engine, at pagkatapos ay makita ang paulit -ulit na pagpoposisyon.	0.003


Z-axis ulitin na posisyon		Alamin ang paulit -ulit na pagpoposisyon sa z axis. Tandaan: Hulaan muna ang tungkol sa 50 beses upang mai -offset ang error ng malamig na engine at mainit na engine, at pagkatapos ay makita ang paulit -ulit na pagpoposisyon.	0.003


Y-axis ulitin ang posisyon		Alamin ang paulit -ulit na pagpoposisyon sa axis ng Y. Tandaan: Hulaan muna ang tungkol sa 50 beses upang mai -offset ang error ng malamig na engine at mainit na engine, at pagkatapos ay makita ang paulit -ulit na pagpoposisyon.	0.004


C axis ulitin posisyon		Makita ang pag-repose ng c-axis na nakapirming punto, Tandaan: Hulaan muna ang tungkol sa 50 beses upang mai-offset ang error ng malamig na makina at mainit na makina, at pagkatapos ay makita ang paulit-ulit na pagpoposisyon	20 arc segundo


C axis posisyon rotary		Makita ang random na katumpakan ng posisyon ng c-axis, Tandaan: Hulaan muna ang tungkol sa 50 beses upang mai-offset ang error ng malamig na engine at mainit na engine, at pagkatapos ay suriin ang paulit-ulit na mga setting	72 arc segundo


Power head clamping beat		Cone Beat	0.015

Power head clamping beat		Pag -clamping beating	0.01

Kung nais ng customer na subukan ang kawastuhan ng ISO o VD1 ng x/z/y axis, matutukoy ito sa oras ng pagsulat ng kontrata. Dapat subukan ng customer ang item na ito sa parehong oras ng paunang pagtanggap ng pabrika ng Jingfusi.
