Cnc slant bed lathes

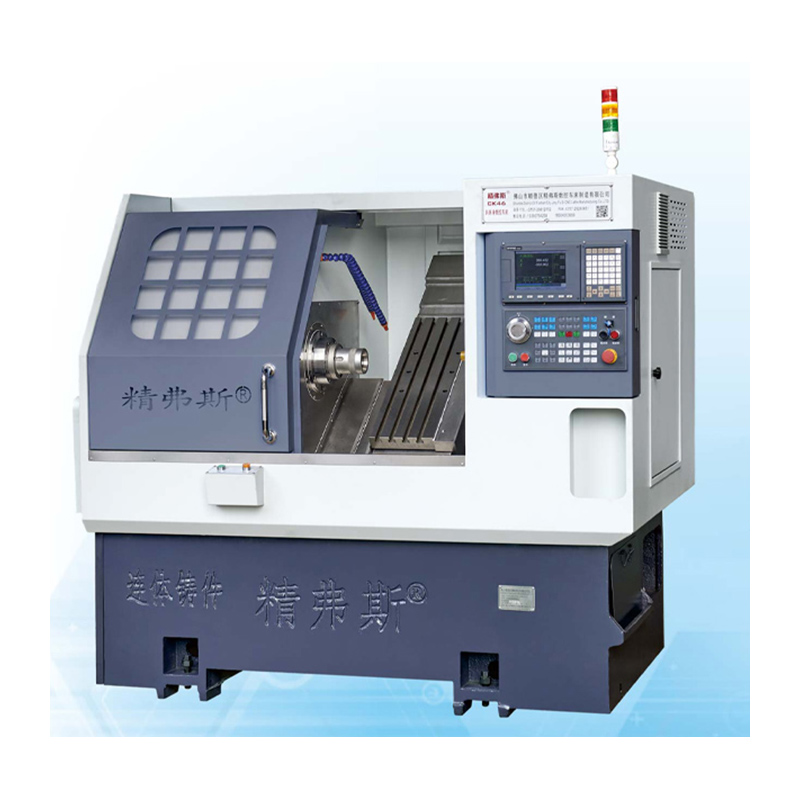

Ang Jingfusi® CNC Slant Bed Lathes ay nagtatampok ng isang 35 degree na hilig na disenyo ng kama na kasama ng isang matatag na istraktura ng metalikang kuwintas, tinitiyak ang kaunting pagpapapangit kahit na sa mga operasyon ng pagputol ng mabibigat na pag-load. Ang hilig na disenyo ng kama na ito ay nagpapadali sa pinasimple na pag -install, kapalit, at mga proseso ng inspeksyon. Ang pagsasama ng mga high-precision ball screws at spindles ay higit na ginagarantiyahan ang pambihirang katumpakan at ibabaw gloss sa mga aplikasyon ng machining.

Modelo:CK46

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang CNC Slant Bed Lathes ay isang pagpapabuti at pag -upgrade ng Jingfusi® CNC sa orihinal na batayan. Sa batayan ng pagmana ng mataas na pagganap ng pagproseso at madaling operasyon ng orihinal na modelo, ito ay binuo gamit ang isang ganap na nakapaloob na hilig na disenyo ng kama at isang mas malaking operating space. , Mga tool ng CNC Machine na may mas mataas na bilis ng pagproseso at mas madaling pagsasaayos at pagpapanatili.

Mga detalye ng produkto

Listahan ng Parameter

proyekto		unit	CK46	CK52	CK76
Pinakamataas na haba ng pag -on		mm	350
Pinakamataas na diameter ng pag -on sa kama		mm	Ø 500
Pinakamataas na diameter ng pag -on sa skateboard		mm	Ø 160
Hilig sa kama		°	35 °
Epektibong paglalakbay ng x/z axis		mm	Diameter 1000/400
X/Z AXIS SCREWSISYON		mm	32
Mga pagtutukoy ng X/Z Axis Rail		mm	35
X/z-axis na kapangyarihan ng motor		KW	1.3
Pinakamataas na mabilis na paggalaw ng x/z axis		m/my	24
Haba ng tool ng makina x Lapad x Taas		mm	2100x1580x1800
Kabuuang bigat ng buong makina		Kg	2600
Numero ng Knife		ayusin	8
Laki ng Square Knife		mm	20x20
Ang laki ng pamutol ng butas		mm	Ø20
Kabuuang lakas		KW	13	13	16
Average na pagkonsumo ng kuryente		Kw / h	2	2	2.5
Pangunahing baras	Form ng end face form		A2-5	A2-6	A2 -8


	Pinakamataas na bilis ng spindle	r/min	6000 (nakatakda sa 4500)	4200 (nakatakda sa 3500)	3200 (nakatakda sa 2500)
	Lakas ng motor ng spindle	KW	7.5	7.5	11
	Na -rate na metalikang kuwintas ng motor ng spindle	Nm	47.8nm	47.8nm	72nm
	Pinakamataas na diameter ng pagpasa ng bar	mm	Ø 45	Ø 51	Ø 75

Katumpakan ng tool ng makina

Katumpakan ng makina, pamantayan ng jingfus factor ：
Pangunahing item sa pagsubok	Diagram ng eskematiko	Paraan ng pagtuklas	Pamantayang Pabrika


Spindle radial beat,		Tiktik ang runout ng panlabas na kono	0.0025


X-axis ulitin ang posisyon		Alamin ang paulit-ulit na pagpoposisyon ng x-axis. Tandaan: Hulaan muna ang tungkol sa 50 beses upang mai -offset ang error ng malamig na engine at mainit na engine, at pagkatapos ay makita ang paulit -ulit na pagpoposisyon.	0.0025


Z-axis ulitin na posisyon		Alamin ang paulit -ulit na pagpoposisyon sa z axis. Tandaan: Hulaan muna ang tungkol sa 50 beses upang mai -offset ang error ng malamig na engine at mainit na engine, at pagkatapos ay makita ang paulit -ulit na pagpoposisyon.	0.0025


Kung nais ng customer na subukan ang kawastuhan ng ISO o VD1 ng x/z/y axis, matutukoy ito sa oras ng pagsulat ng kontrata. Dapat subukan ng customer ang item na ito sa parehong oras ng paunang pagtanggap ng pabrika ng Jingfusi.
