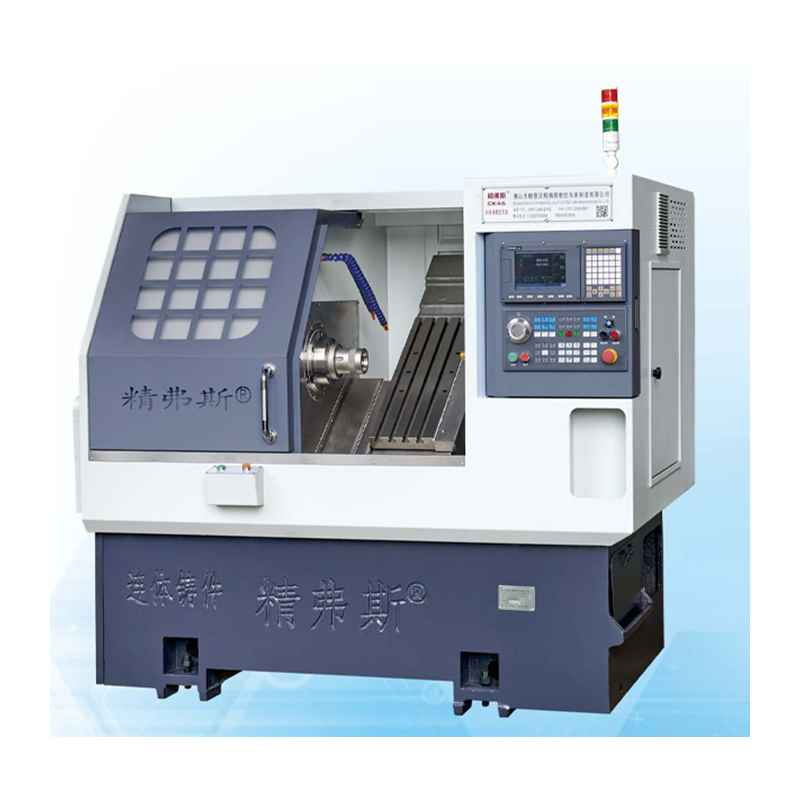

CNC Turning at Milling Machine

Ang Jingfusi® CNC Turning at Milling Machine ay ang pangwakas na solusyon para sa katumpakan na paggawa ng metal. Kung naghahanap ka upang makabuo ng mga kumplikadong sangkap o simpleng bahagi, ang aming makina ay idinisenyo upang matugunan ang iyong mga pangangailangan sa pagmamanupaktura. Sa pamamagitan ng mga advanced na tampok at de-kalidad na mga sangkap, ang aming CNC Turning at Milling Machine ay ang perpektong pagpipilian para sa mga negosyong naghahanap upang i-streamline ang kanilang proseso ng paggawa.

Modelo:CK76DTY

Magpadala ng Inquiry

Paglalarawan ng Produkto

Tumpak na machining para sa pinahusay na produktibo

Ang aming CNC Turning at Milling Machine ay inhinyero para sa katumpakan at kawastuhan. Gumagamit ito ng advanced na teknolohiya upang matiyak na ang bawat bahagi na ginawa ay ang pinakamataas na kalidad. Sa pamamagitan ng tumpak na mga kakayahan ng machining, mabilis na nagpapatakbo ang aming makina, makatipid ka ng oras at pagtaas ng iyong pagiging produktibo. Dagdag pa, sa madaling gamitin na interface, maaari kang mag-set up at patakbuhin ang iyong mga trabaho nang madali.

Kagalingan para sa iba't ibang mga aplikasyon

Ang aming CNC na pag -on at paggiling machine ay maraming nalalaman at maaaring hawakan ang isang malawak na hanay ng mga aplikasyon. Ito ay partikular na idinisenyo upang hawakan ang mga sangkap ng iba't ibang pagiging kumplikado, ginagawa itong perpektong makina para sa mga tagagawa na gumagawa ng iba't ibang mga bahagi. Kung gumagawa ka ng mga kumplikadong sangkap ng aerospace o simpleng mga mekanikal na bahagi, maaaring hawakan ng aming makina ang iyong mga pangangailangan.

Solusyon na epektibo sa gastos para sa maliit at malalaking tagagawa

Ang aming CNC Turning at Milling Machine ay isang solusyon na epektibo sa gastos para sa mga maliliit at malalaking kumpanya. Ang mga advanced na tampok nito ay ginagawang perpektong pamumuhunan para sa mga negosyong naghahanap upang mabawasan ang kanilang mga gastos sa pagpapatakbo habang pinatataas ang pagiging produktibo. Sa pamamagitan ng mababang gastos sa pagpapanatili nito, makakatulong ang aming makina na makatipid ka ng pera sa mga pag -aayos, habang ang mahusay na pagganap nito ay nagsisiguro na makagawa ka ng mas maraming mga bahagi sa mas kaunting oras.

Mga advanced na tampok para sa pinahusay na pagganap

Ang aming CNC Turning at Milling Machine ay naka -pack na may mga advanced na tampok na ginagawang pangwakas na tool sa paggawa ng metal. Nilagyan ito ng mga de-kalidad na sangkap, kabilang ang isang malakas na motor ng spindle at lubos na tumpak na mga gabay na linear, tinitiyak na ang bawat trabaho ay nakumpleto na may katumpakan at kahusayan. Bilang karagdagan, ang nababaluktot na sistema ng tooling ay nagbibigay -daan para sa mabilis na mga pagbabago sa tool, pag -stream ng proseso ng paggawa at pagbabawas ng downtime.

Sa konklusyon, ang aming CNC turn at milling machine ay ang panghuli solusyon para sa katumpakan na metalworking. Ang mga advanced na tampok nito, de-kalidad na mga sangkap, at kadalian ng paggamit ay ginagawang perpektong pagpipilian para sa mga negosyong naghahanap upang i-streamline ang kanilang proseso ng paggawa. Sa pamamagitan ng kakayahang magamit, pagiging epektibo ng gastos, at pinahusay na pagganap, ang aming makina ay ang perpektong pamumuhunan para sa anumang maliit o malaking tagagawa na naghahanap upang madagdagan ang pagiging produktibo, bawasan ang mga gastos, at makagawa ng mga de-kalidad na sangkap.

Listahan ng Parameter

Item	Modelo ng lathe	unit	Ck46dty	CK52DTY
Saklaw ng pagproseso	Maximum na diameter ng pag -ikot ng spindle	mm	Ø 600
	Pinakamataas na haba ng pag -on ng haba ng bilog	mm	300
	Maximum na diameter ng bar	mm	Ø 45	Ø 55
Principal axis	Pinakamataas na bilis ng spindle	r/min	6000 (pagtatakda ng 4500)	4200 (pagtatakda ng 3500)

	Uri ng ulo ng spindle		A2-5	A2-6
	Spindle through-hole diameter	mm	Ø 56	Ø 66
feed	X/z/y axis maximum stroke	mm	800/400/± 60


	90 ° Power head na dumadaan sa gitna ng spindle	mm	60
	Pinakamataas na mabilis na paggalaw ng x/z/y axis	m/my	24 (setting 18) / 24 (setting 18) / 15 (setting 12)
	X/z/y axis screw rod	mm	32/32/32
	X/z/y axis roller track	mm	35/35/35
Power Turret	Power Turret Model (Power Turret)	BMT	BMT45 ， Opsyonal na BMT55

	Power head collet	Ay	ER25
	Nakapirming laki ng may hawak ng tool	mm	25x25
	Bore holder shank diameter	mm	Ø25
Tailstock	Pangunahing kapangyarihan/metalikang kuwintas	KW / nm	7.5 kW/na -rate na 47nm	11kW/na -rate ang 72nm


	X/z/y axis motor power/metalikang kuwintas	KW / nm	Yaskawa 1.8kw/11.5n. Opsyonal na bagong henerasyon2.4 kW/na -rate na 11.5nm
	Pinakamataas na bilis ng motor ng lakas ng turret	r/min	80000 ° (Power Head ≤7000 Pagbabago ， 90 ° Power Head ≤6000 Pagbabago)
	Power Head Motor Power/Torque	KW / nm	8.5 kW/na -rate 16.5nm
	Kapangyarihan/metalikang kuwintas ng tool ng turret na nagbabago ng motor	KW / nm	Bagong henerasyon1.0 kW /3.1nm
iba pa	Spindle Positioning Preno Device		presyon ng haydroliko


	Hilig sa kama	°	35 °
	Haba ng tool ng makina x Lapad x Taas	mm	2200x1500x1900
	Kabuuang bigat ng buong makina	Kg	3900kg
	Kabuuang lakas	KW	15
	Average na pagkonsumo ng kuryente	Kw / h	3

Katumpakan ng tool ng makina

Katumpakan ng makina, pamantayan ng jingfus factor ：
Pangunahing item sa pagsubok	Diagram ng eskematiko	Pamantayang Pabrika


Spindle radial beat		Tiktik ang runout ng panlabas na kono	0.0035


X-axis ulitin ang posisyon		Alamin ang paulit-ulit na pagpoposisyon ng x-axis. Tandaan: Hulaan muna ang tungkol sa 50 beses upang mai -offset ang error ng malamig na engine at mainit na engine, at pagkatapos ay makita ang paulit -ulit na pagpoposisyon.	0.003


Z-axis ulitin na posisyon		Alamin ang paulit -ulit na pagpoposisyon sa z axis. Tandaan: Hulaan muna ang tungkol sa 50 beses upang mai -offset ang error ng malamig na engine at mainit na engine, at pagkatapos ay makita ang paulit -ulit na pagpoposisyon.	0.003


Y-axis ulitin ang posisyon		Alamin ang paulit -ulit na pagpoposisyon sa axis ng Y. Tandaan: Hulaan muna ang tungkol sa 50 beses upang mai -offset ang error ng malamig na engine at mainit na engine, at pagkatapos ay makita ang paulit -ulit na pagpoposisyon.	0.004


C axis ulitin posisyon		Makita ang pag-repose ng c-axis na nakapirming punto, Tandaan: Hulaan muna ang tungkol sa 50 beses upang mai-offset ang error ng malamig na makina at mainit na makina, at pagkatapos ay makita ang paulit-ulit na pagpoposisyon	20 arc segundo


C axis posisyon rotary		Makita ang random na katumpakan ng posisyon ng c-axis, Tandaan: Hulaan muna ang tungkol sa 50 beses upang mai-offset ang error ng malamig na engine at mainit na engine, at pagkatapos ay suriin ang paulit-ulit na mga setting	72 arc segundo


Power head clamping beat		Cone Beat	0.015

Power head clamping beat		Pag -clamping beating	0.01

Kung nais ng customer na subukan ang kawastuhan ng ISO o VD1 ng x/z/y axis, matutukoy ito sa oras ng pagsulat ng kontrata. Dapat subukan ng customer ang item na ito sa parehong oras ng paunang pagtanggap ng pabrika ng Jingfusi.
