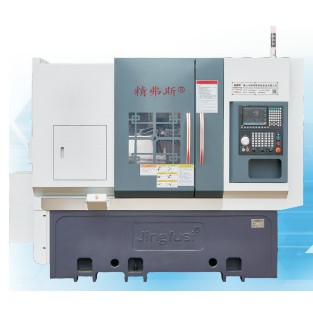

Uri ng Turret ng CNC Awtomatikong Lathe

Natutuwa kaming ipakilala sa iyo ang Jingfusi® high-end na uri ng turret na CNC na awtomatikong lathe, na naglalayong palalimin ang iyong kaalaman sa pambihirang produktong ito. Malugod naming tinatanggap ang aming bago at pinahahalagahan na mga customer upang ipagpatuloy ang kanilang pakikipagtulungan sa amin habang nagsusumikap kami patungo sa isang mas maliwanag na hinaharap.

Modelo:CK52T-600

Magpadala ng Inquiry

Paglalarawan ng Produkto

Mahinahon kang inanyayahan na bisitahin ang aming pabrika at galugarin ang pinakabagong, mapagkumpitensya na presyo, at pinakamataas na kalidad na Jingfusi® CNC Turret Type Awtomatikong Lathe, na kasalukuyang nasa mataas na demand. Sabik naming inaasahan ang pagkakataon na makipagtulungan sa iyo.

CNC Turret Type Awtomatikong Lathe Mga Detalye ng Produkto

CNC Turret Type Awtomatikong Lathe Listahan ng Parameter

proyekto	Nilalaman	unit	CK52T-600	CK76T-600	CK46T-600
Saklaw ng pagproseso	Maximum na diameter ng pag -ikot ng spindle	mm	Ø 800
	I -block ang Uri	mm	Ø 180 ~ 400
	Pinakamataas na haba ng pag -on	mm	560
	Maximum na diameter ng bar	mm	Ø 51 ~ 55	Ø 72	Ø 45
Principal axis	Uri ng ulo ng spindle		A2-6	A2 -8	A2-5
	Spindle through-hole diameter	mm	Ø 66	Ø 86	Ø 56
	Pinakamataas na bilis ng spindle	r/min	4200	3200	6000
	Bilis ng set ng spindle	r/min	1 ~ 3500	1 ~ 2500	1 ~ 4500
feed	Pinakamataas na paglalakbay ng x/z axis	mm	230/600
	Z-axis epektibong stroke	mm	570
	Pinakamataas na mabilis na paggalaw ng x/z axis	m/my	24
	X/z setting ng axis para sa mabilis na paggalaw	m/my	16/18
	X/Z AXIS Roller Screw Mga Pagtukoy	mm	40
	Mga pagtutukoy ng X/Z Axis Gauge	mm	35/45
Labindalawang posisyon servo turret	Labindalawang posisyon servo turret center taas		100
	Knife tower sa tapat ng gilid (panlabas na diameter)	mm	385
	Center Taas ng Turret	mm	100
	Bilang ng mga blades ng turret	ayusin	12
	Pagkagambala diameter ng katabing pagproseso ng tool	mm	Ø180
	Nakapirming laki ng may hawak ng tool	mm	25x25
	Diameter ng hawakan ng kutsilyo	mm	Ø25
makinarya ng elektrikal	Pangunahing kapangyarihan/metalikang kuwintas	KW / nm	11kW/na -rate ang 72nm	15kw/na -rate na 98nm	7.5 kW/na -rate na 47nm
	X/z-axis motor power/metalikang kuwintas	KW / nm	Yaskawa 1.8kw/11.5nm. Opsyonal na bagong henerasyon 2.4 kW/na -rate na 11.5nm
	Kapangyarihan/metalikang kuwintas ng tool ng turret na nagbabago ng motor	KW / nm	Bagong henerasyon 1.0 kW/3.1nm
	Paglamig System Power Power	KW	0.3
	Mataas na Pressure Cooling System Power	KW	3
Tailstock	Tailstock Stroke	mm	420
	Pinakamataas na stroke ng tailstock ejector pin	mm	100
	Tailstock ejector pin drive form		Haydroliko, malakas na katigasan
	Tailstock Top Needle Cone Hole Taper	Mk	Ang MOHS 5 #, ay hindi nag -swing o warp sa panahon ng precision machining.
	Pinakamataas na distansya sa pagitan ng tip at chuck	mm	690
iba pa	Hilig sa kama	°	30 ° o 15 °
	Haba ng tool ng makina x Lapad x Taas	mm	2500x1600x1700
	Kabuuang bigat ng buong makina	Kg	Ang kabuuang bigat ng buong makina ay 4500kg, na may isang opsyonal na kabuuang timbang na 3500kg, minus 10000 yuan
	Kabuuang lakas	KW	20
	Average na pagkonsumo ng kuryente	Kw / h	3

Uri ng Turret ng CNC Awtomatikong katumpakan ng tool ng Lathe Machine

Katumpakan ng makina, pamantayan ng jingfus factor ：
Pangunahing item sa pagsubok	Diagram ng eskematiko	Paraan ng pagtuklas	Pamantayang Pabrika


Spindle radial beat		Tiktik ang runout ng panlabas na kono	0.0025


X-axis ulitin ang posisyon		Alamin ang paulit-ulit na pagpoposisyon ng x-axis. Tandaan: Hulaan muna ang tungkol sa 50 beses upang mai -offset ang error ng malamig na engine at mainit na engine, at pagkatapos ay makita ang paulit -ulit na pagpoposisyon.	0.0025


Z-axis ulitin na posisyon		Alamin ang paulit -ulit na pagpoposisyon sa z axis. Tandaan: Hulaan muna ang tungkol sa 50 beses upang mai -offset ang error ng malamig na engine at mainit na engine, at pagkatapos ay makita ang paulit -ulit na pagpoposisyon.	0.0025


Kung nais ng customer na subukan ang kawastuhan ng ISO o VD1 ng x/z/y axis, matutukoy ito sa oras ng pagsulat ng kontrata. Dapat subukan ng customer ang item na ito sa parehong oras ng paunang pagtanggap ng pabrika ng Jingfusi.
