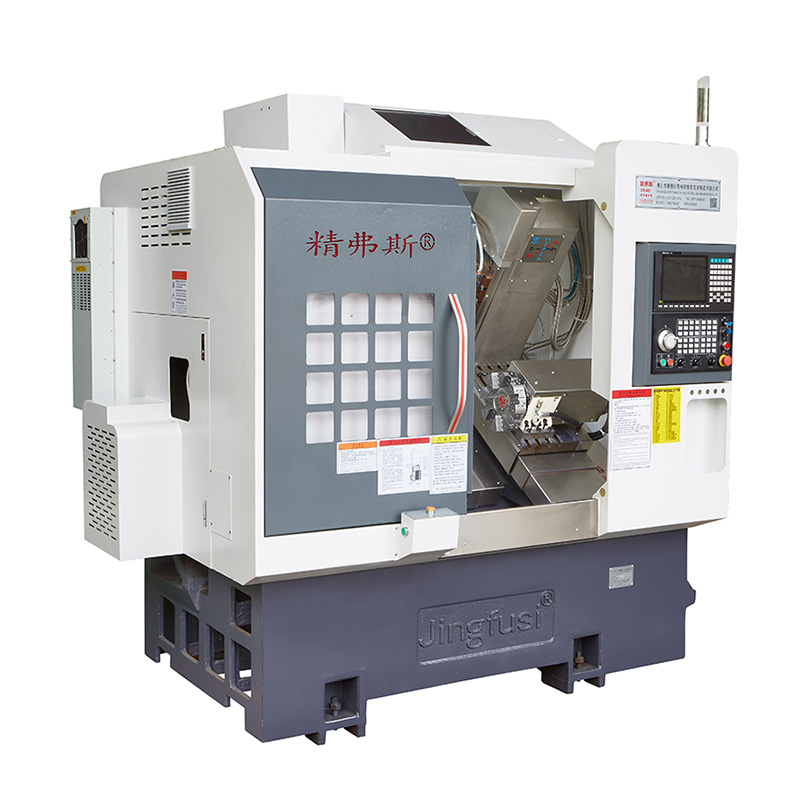

Mataas na kahusayan ng CNC Turning at Milling Machine

Ang Jingfusi® High-efficiency CNC Turning and Milling Machine ay nagtatampok ng matatag, mabigat na gawaing build at advanced na software programming upang matiyak ang katumpakan at katumpakan sa bawat gawain. Kung kailangan mong mag-drill ng mga butas, gupitin ang masalimuot na mga hugis, o makamit ang isang tulad-salamin na pagtatapos sa iyong workpiece, ang aming makina ay nakasalalay sa gawain.

Modelo:CK52-5+5+Y

Magpadala ng Inquiry

Paglalarawan ng Produkto

Mga aplikasyon

Isa sa mga pangunahing benepisyo ng aming Jingfusi® High-efficiency CNC Turning and Milling Machine ay ang versatility nito. Sa isang hanay ng mga opsyon sa tooling na magagamit, ang aming makina ay maaaring magsagawa ng iba't ibang mga pagpapatakbo ng pagliko, paggiling, at pagbabarena, na ginagawa itong perpektong pagpipilian para sa maliliit na produksyon o mas malalaking proyekto sa pagmamanupaktura.

User-Friendly na Interface

Huwag hayaang takutin ka ng mga advanced na kakayahan nito. Ipinagmamalaki ng aming High-efficiency CNC Turning and Milling Machine ang isang intuitive na user interface na nagpapadali para sa mga propesyonal sa lahat ng antas ng karanasan na gumana. Gamit ang isang interactive na touchscreen na display at user-friendly na software, maaari kang mag-program at magsagawa ng kahit na ang pinakamasalimuot na gawain nang may kumpiyansa.

Mahusay na Daloy ng Trabaho

Sa gitna ng disenyo ng aming makina ay isang diin sa kahusayan. Ang makina ay maaaring i-program upang magsagawa ng maraming mga gawain sa isang solong cycle, na binabawasan ang oras ng produksyon at pagtaas ng throughput. Bukod pa rito, ang aming makina ay nagtatampok ng isang high-speed spindle na nagbibigay-daan sa mas mabilis na bilis ng pagputol, kaya higit pang mapabuti ang pagiging produktibo.

Masungit na Katatagan

Naiintindihan namin na ang pagiging maaasahan ay isang pangunahing priyoridad para sa aming mga customer. Kaya naman ginawa namin ang aming High-efficiency CNC Turning and Milling Machine na may masungit, matibay na materyales na kayang tumayo sa mabigat na paggamit. Dagdag pa, ang regular na pagpapanatili at pag-aalaga ay diretso, na ginagawang madali upang panatilihin ang iyong makina sa pinakamataas na kondisyon ng pagpapatakbo para sa mga darating na taon.

Sa konklusyon, ang aming Jingfusi® High-efficiency CNC Turning and Milling Machine ay isang malakas at maraming nalalaman na tool na makakatulong na i-automate ang iyong mga proseso sa pagmamanupaktura at pahusayin ang kahusayan. Gumagawa ka man ng malakihang pagtakbo o custom, isa-ng-a-uri na bahagi, matutulungan ka ng aming makina na makamit ang mahusay na mga resulta ng kalidad nang madali. Makipag-ugnayan sa amin ngayon upang ayusin ang isang demo at makita mo mismo kung ano ang magagawa ng aming produkto para sa iyo.

Machine Travel Diagram

detalye ng Produkto

Listahan ng Parameter

aytem	nilalaman	yunit	CK46-5+5+Y	CK52-5+5+Y
Saklaw ng pagproseso	Umindayog sa ibabaw ng kama	mm	Ø 500
	Pinakamataas na haba ng pagliko sa labas ng bilog	mm	320
	Pinakamataas na diameter ng bar	mm	Ø 45	Ø 51 ~ 55
pangunahing aksis	Pinakamataas na bilis ng spindle	rpm	6000(itakda sa 4000)	4500 (itakda sa 3500)
	Uri ng spindle head		A2-5	A2-6
	Spindle through-hole diameter	mm	Ø 56	Ø 66
magpakain	X/Z/Y axis maximum stroke	mm	800/470/310
	Pinakamabilis na paggalaw ng X/Z/Y axis	m/min	24 (Setting 18)/24 (Setting 18)/15 (Setting 8)
	X/Z/Y axis screw rod	mm	32/32/25
	X/Z/Y axis rail	mm	35/35/25
Tore ng kutsilyo	Eight station turret	PCS	8 mga istasyon, ay maaaring nilagyan ng double hole tool holder, opsyonal na may 12 istasyon
Power ulo	Power head tool na may hawak na form		ER25
	Pinakamataas na bilis ng power head	rpm	6000 (itakda sa 4000), maaaring karaniwang gamitin upang iproseso ang mga produkto mula sa 4000
	Pinakamataas na pag-install ng pagbabarena at milling head diameter	mm	Ø 16
	Distansya sa pagitan ng power head shaft at shaft	mm	65
mga de-koryenteng makinarya	Pangunahing kapangyarihan ng motor/torque	KW/Nm	7.5 KW/47.75NM, opsyonal na 11KW/70.03Nm para sa mga bahaging bakal na may kapasidad sa pagproseso na 80 pataas
	X/Z/Y axis motor power/torque	KW/Nm	Yaskawa 1.8KW/11.5Nm. Opsyonal bagong henerasyon 2.4 KW/rated 11.5Nm
	X/Z power head motor power/torque	KW/Nm	2.4 KW/11.5NM
	Pinakamataas na bilis ng power head motor	rpm	5000
iba pa	Spindle positioning brake device		haydroliko presyon
	Pagkahilig sa kama	°	35°
	Knife table plate haba X lapad	mm	700X290
	Haba ng tool sa makina X lapad X taas	mm	2200X1580X2000
	Kabuuang bigat ng buong makina	KG	3430
	Kabuuang kapangyarihan	kw	13
	Average na pagkonsumo ng kuryente	kw/h	2

Katumpakan ng Machine Tool

Katumpakan ng makina, pamantayan ng Jingfus factor:
Pangunahing item sa pagsubok	Diagram ng eskematiko	Pamantayan ng pabrika


Spindle radial beat		I-detect ang runout ng outer cone	0.0035


Paulit-ulit na posisyon ng X-axis		I-detect ang paulit-ulit na pagpoposisyon ng X-axis. Tandaan: Hulaan muna ang tungkol sa 50 beses upang mabawi ang error ng malamig na makina at mainit na makina, at pagkatapos ay makita ang paulit-ulit na pagpoposisyon.	0.003


Z-axis na paulit-ulit na posisyon		I-detect ang paulit-ulit na pagpoposisyon sa Z axis. Tandaan: Hulaan muna ang tungkol sa 50 beses upang mabawi ang error ng malamig na makina at mainit na makina, at pagkatapos ay makita ang paulit-ulit na pagpoposisyon.	0.003


Ulitin ang posisyon ng Y-axis		I-detect ang paulit-ulit na pagpoposisyon sa Y axis. Tandaan: Hulaan muna ang tungkol sa 50 beses upang mabawi ang error ng malamig na makina at mainit na makina, at pagkatapos ay makita ang paulit-ulit na pagpoposisyon.	0.004


Ulitin ang posisyon ng C axis		Alamin ang repositioning ng C-axis fixed point, tandaan: hulaan muna ang tungkol sa 50 beses upang mabawi ang error ng malamig na makina at mainit na makina, at pagkatapos ay makita ang paulit-ulit na pagpoposisyon	20 arc segundo


C axis position rotary		Alamin ang katumpakan ng random na posisyon ng C-axis, tandaan: hulaan muna ang tungkol sa 50 beses upang mabawi ang error ng malamig na makina at mainit na makina, at pagkatapos ay suriin ang paulit-ulit na mga setting	72 arc segundo


Power head clamping beat		Cone beat	0.015

Power head clamping beat		Clamping beating	0.01

Kung gusto ng customer na subukan ang katumpakan ng ISO o VD1 ng X/Z/Y axis, ito ay tutukuyin sa oras ng pagsulat ng kontrata. Dapat subukan ng customer ang item na ito sa parehong oras ng paunang pagtanggap ng Jingfusi Factory.
