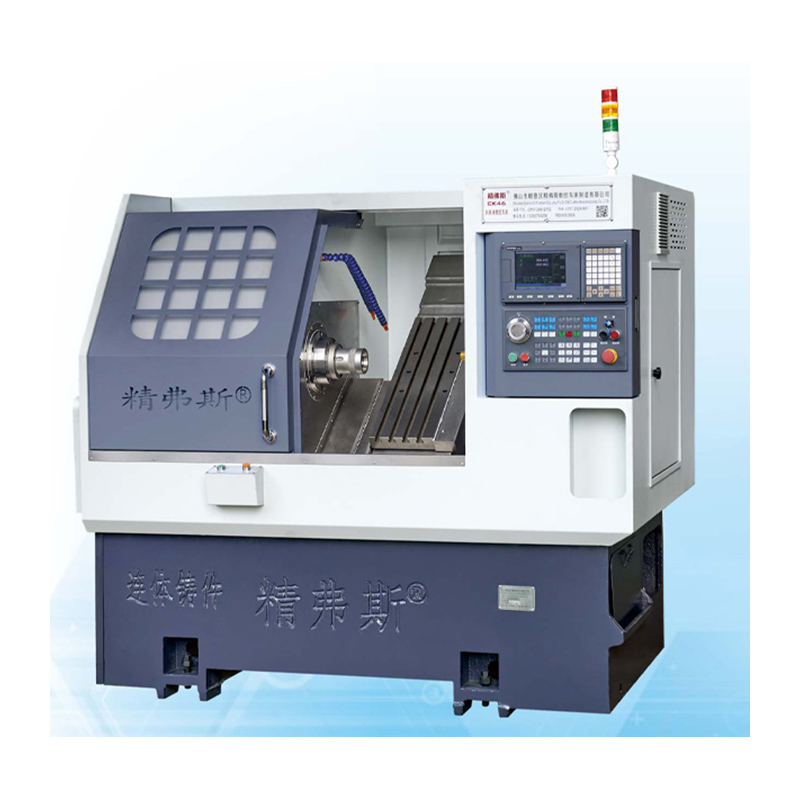

High Precision CNC Slant Bed Lathe Machine

Ang sumusunod ay ang pagpapakilala ng mataas na kalidad ng Jingfusi® na High Precision CNC Slant Bed Lathe Machine, umaasa na matulungan kang mas maunawaan ito. Maligayang pagdating sa mga bago at lumang customer upang patuloy na makipagtulungan sa amin upang lumikha ng isang mas magandang kinabukasan!

Modelo:CK46

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang Jingfusi® High precision CNC slant bed lathe machine ay maaaring magsagawa ng tumpak na pagliko at paggiling na mga operasyon. Bilang propesyonal na tagagawa, gusto naming bigyan ka ng Jingfusi® mataas na kalidad na High Precision CNC Slant Bed Lathe Machine. At iaalok namin sa iyo ang pinakamahusay na serbisyo pagkatapos ng pagbebenta at napapanahong paghahatid.

Narito ang ilan sa mga pangunahing tampok at katangian ng mga makinang ito:

Disenyo ng Slant Bed: Ang disenyo ng hilig na kama ay nagbibigay ng pinahusay na higpit at katatagan sa panahon ng machining. Tinitiyak nito na ang mga tool sa paggupit ay mananatiling malapit sa workpiece, na nagreresulta sa pinabuting katumpakan.

High-Precision Spindle: Nilagyan ng high-precision spindle, ang mga makinang ito ay nag-aalok ng minimal na spindle runout at mahusay na rotational accuracy. Ang katumpakan na ito ay kritikal para sa pagkamit ng mahigpit na mga pagpapaubaya at pinong mga pagtatapos sa ibabaw.

Mga Advanced na Kontrol ng CNC: Nilagyan ng mga advanced na kontrol ng CNC at mga kakayahan sa programming, madaling maprograma at kontrolin ng mga operator ang masalimuot na operasyon ng machining nang may katumpakan at kakayahang umangkop.

Machine Travel Diagram

detalye ng Produkto

Listahan ng Parameter

proyekto		yunit	CK46	CK52	CK76
Pinakamataas na haba ng pagliko		mm	350
Pinakamataas na diameter ng pagliko sa kama		mm	Ø 500
Pinakamataas na diameter ng pagliko sa skateboard		mm	Ø 160
Pagkahilig sa kama		°	35°
Epektibong paglalakbay ng X/Z axis		mm	Diameter 1000/400
Mga detalye ng tornilyo ng X/Z axis		mm	32
Mga detalye ng X/Z axis rail		mm	35
X/Z-axis na kapangyarihan ng motor		KW	1.3
Pinakamabilis na paggalaw ng X/Z axis		m/min	24
Haba ng tool sa makina X lapad X taas		mm	2100X1580X1800
Kabuuang bigat ng buong makina		KG	2600
Numero ng kutsilyo		ayusin	8
Kuwadradong laki ng kutsilyo		mm	20X20
Round hole cutter size		mm	Ø20
Kabuuang kapangyarihan		kw	13	13	16
Average na pagkonsumo ng kuryente		kw/h	2	2	2.5
pangunahing baras	Spindle dulo ng mukha form		A2-5	A2-6	A2-8


	Pinakamataas na bilis ng spindle	rpm	6000 (itakda sa 4500)	4200(itakda sa 3500)	3200(itakda sa 2500)
	Spindle na kapangyarihan ng motor	KW	7.5	7.5	11
	Na-rate na metalikang kuwintas ng spindle motor	Nm	47.8Nm	47.8Nm	72Nm
	Maximum na bar passing diameter	mm	Ø 45	Ø 51	Ø 75

Katumpakan ng Machine Tool

Katumpakan ng makina, Jingfus factor standard:
Pangunahing item sa pagsubok	Diagram ng eskematiko	Paraan ng pagtuklas	Pamantayan ng pabrika


Spindle radial beat,		I-detect ang runout ng outer cone	0.0025


Paulit-ulit na posisyon ng X-axis		I-detect ang paulit-ulit na pagpoposisyon ng X-axis. Tandaan: Hulaan muna ang tungkol sa 50 beses upang mabawi ang error ng malamig na makina at mainit na makina, at pagkatapos ay makita ang paulit-ulit na pagpoposisyon.	0.0025


Z-axis na paulit-ulit na posisyon		I-detect ang paulit-ulit na pagpoposisyon sa Z axis. Tandaan: Hulaan muna ang tungkol sa 50 beses upang mabawi ang error ng malamig na makina at mainit na makina, at pagkatapos ay makita ang paulit-ulit na pagpoposisyon.	0.0025


Kung gusto ng customer na subukan ang katumpakan ng ISO o VD1 ng X/Z/Y axis, ito ay tutukuyin sa oras ng pagsulat ng kontrata. Dapat subukan ng customer ang item na ito sa parehong oras ng paunang pagtanggap ng Jingfusi Factory.
