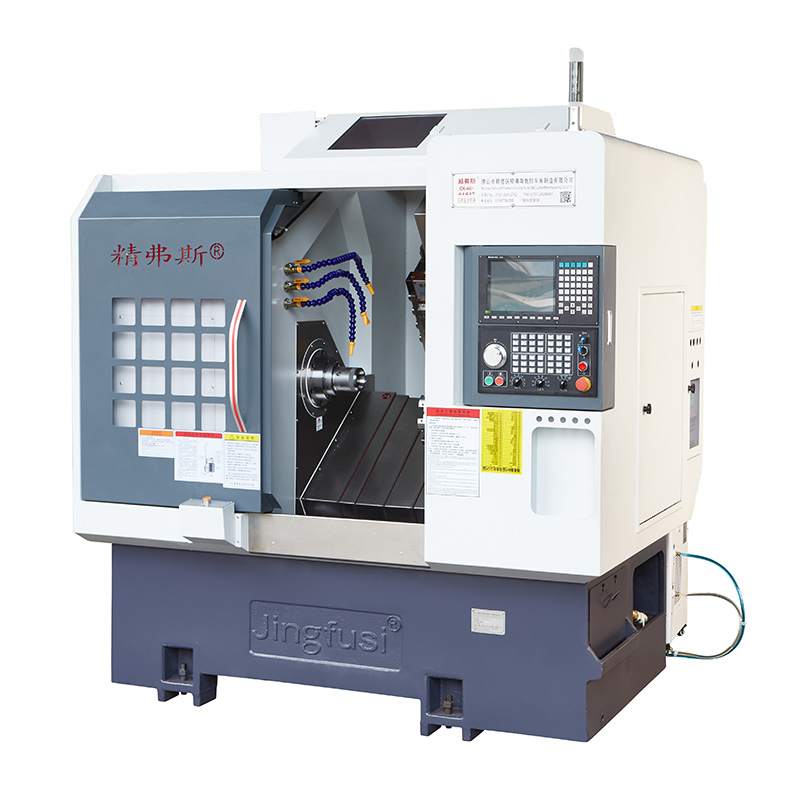

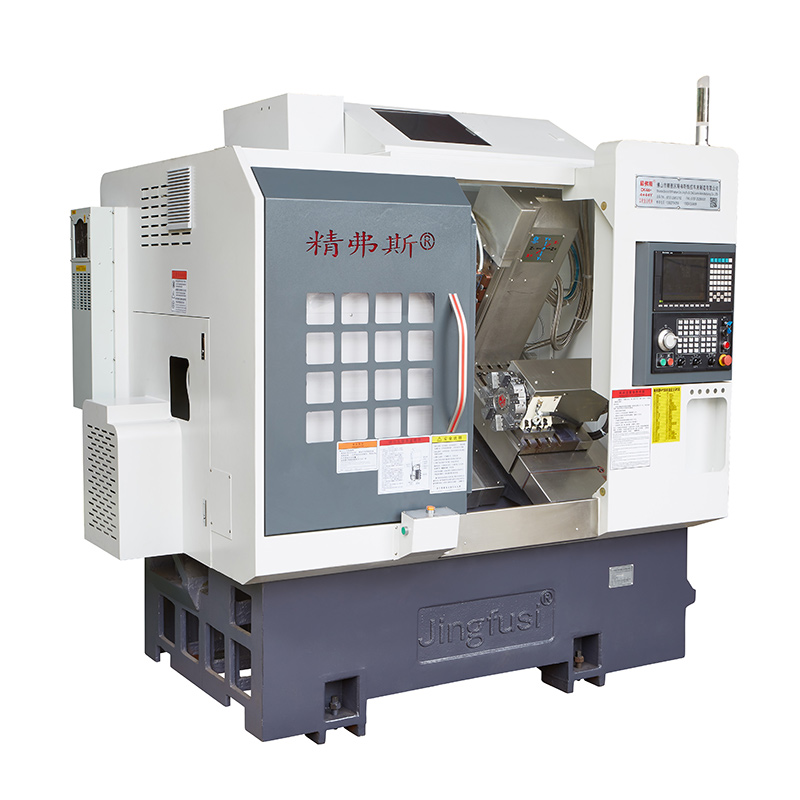

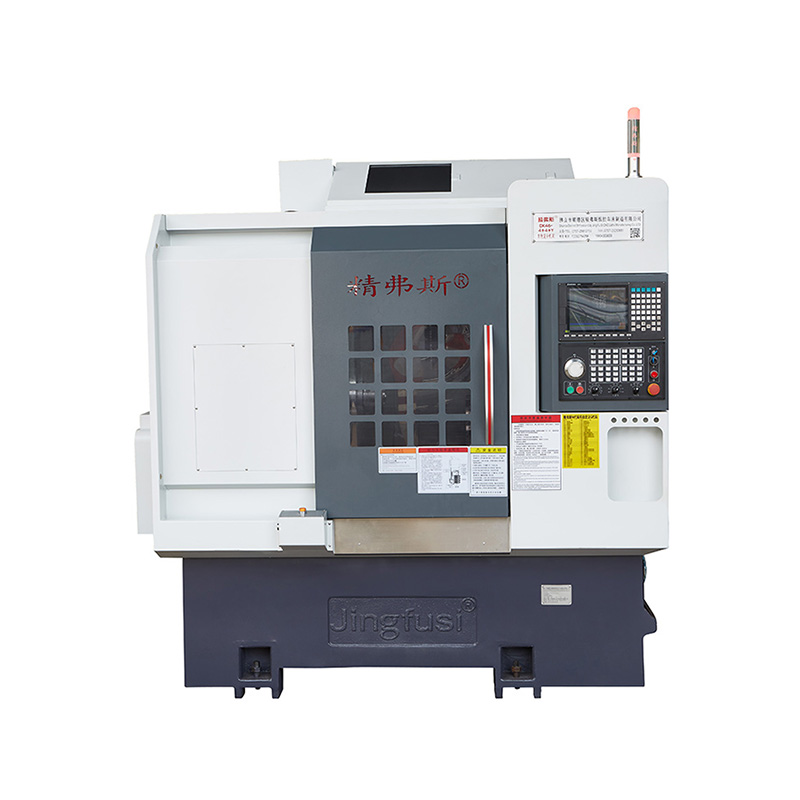

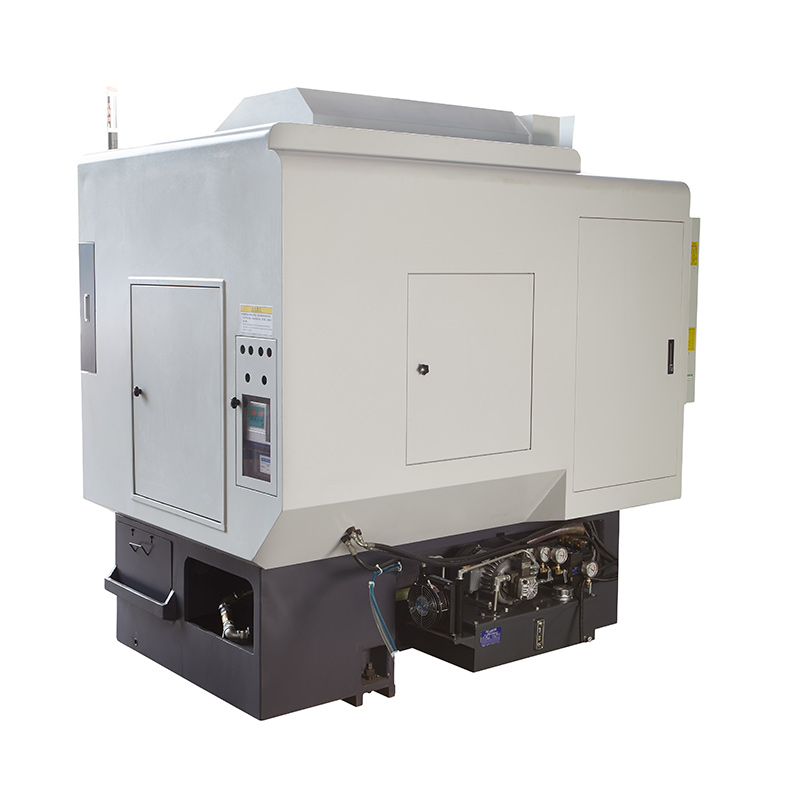

Ang katumpakan ay susi pagdating sa pag-ikot at paggiling, at ang aming makina ay nagbibigay sa iyo ng katumpakan na iyon. Sa isang malakas at matibay na konstruksyon, ang makinang ito ay may mga kakayahan na pangasiwaan ang tumpak na mga trabaho sa machining, na may mataas na kalidad na output.
Ang disenyo ng Jingfusi® turret ng makinang ito ay nagbibigay-daan para sa mabilis at madaling pagbabago ng tool, na ginagawa itong perpekto para sa iba't ibang mga trabaho sa machining. Sa isang malakas na milling spindle at isang pag-andar ng pag-ikot, magkakaroon ka ng kakayahang lumikha ng mga kumplikadong bahagi, nang mabilis at tumpak.
Ang aming High Precision Turret Turning at Milling Machine ay idinisenyo upang pasimplehin ang proseso ng machining at i-maximize ang kahusayan. Nagbibigay ito ng kakayahang magamit upang harapin ang iba't ibang mga gawain at aplikasyon, kasama ang mataas na bilis ng pagproseso at multi-functionality.
Hindi lamang tumpak ang aming makina, ngunit ginawa rin ito upang tumagal. Sa isang matibay at matibay na frame, kayang hawakan ng makinang ito ang malawak na hanay ng mga materyales at aplikasyon, na tinitiyak ang pinakamainam na pagiging produktibo at kahusayan.
Bilang karagdagan, ang intuitive na interface ng makinang ito ay ginagawang madaling gamitin, kahit na para sa mga bago sa machining. Ang mga kontrol ay idinisenyo para sa pagiging kabaitan ng gumagamit, na nagbibigay-daan sa iyong madaling mag-program at maisagawa ang machining job sa kamay.
Ang aming High Precision Turret Turning at Milling Machine ay lumampas sa mga inaasahan sa mga tuntunin ng tibay, kahusayan at katumpakan. Sa makapangyarihang mga kakayahan, matibay na konstruksyon at madaling gamitin na interface, ito ang perpektong solusyon para sa iyong mga pangangailangan sa pagliko at paggiling ng katumpakan.
Jingfusi® Machine Travel Diagram
detalye ng Produkto
Listahan ng Parameter
aytem |
Modelo ng lathe |
yunit |
CK52DTY |
CK76DTY |
CK46DTY |
Saklaw ng pagproseso |
Pinakamataas na diameter ng pag-ikot ng spindle |
mm |
Ø 700 |
Pinakamataas na haba ng pagliko sa labas ng bilog |
mm |
520
|
Pinakamataas na diameter ng bar |
mm |
Ø 55 |
Ø 72 |
Ø 45 |
pangunahing aksis |
Pinakamataas na bilis ng spindle |
rpm |
4200(setting 3500) |
3200(setting 2000) |
6000 (set 4500) |
Uri ng spindle head |
|
A2 - 6 |
A2 -8 |
A2 - 5 |
Spindle through-hole diameter |
mm |
Ø 66 |
Ø 86 |
Ø 56 |
magpakain |
X/Z/Y axis maximum stroke |
mm |
260/500/±60 |
90 ° power head na dumadaan sa gitna ng spindle |
mm |
30
|
Pinakamabilis na paggalaw ng X/Z/Y axis |
m/min |
24(setting 16)/ 24(setting 16)/14(setting 8) |
X/Z/Y axis screw rod |
mm |
40
|
X/Z/Y axis roller track |
mm |
35/45/35 |
Power turret
|
Modelo ng power turret (power turret) |
BMT |
BMT55 |
Power head collet |
AY |
ER32 |
Nakapirming laki ng may hawak ng tool |
mm |
25X25 |
Bore holder shank diameter |
mm |
Ø32 |
mga de-koryenteng makinarya |
Pangunahing kapangyarihan ng motor/torque |
KW/Nm |
11KW/rated 72Nm |
15KW/rated 98Nm |
7.5 KW/rated 47Nm |
X/Z/Y axis motor power/torque |
KW/Nm |
yaskawa 2.9 KW /18.6Nm,Opsyonal na bagong henerasyon3.1 KW /15Nm |
Power/torque ng turret power head motor |
KW/Nm |
Bagong henerasyon 3.1 KW/15NM |
Pinakamataas na bilis ng turret power motor |
rpm |
6000(setting 4000), Karaniwang bilis≤4000 |
Power head motor power/torque |
KW/Nm |
3.1 KW/15NM |
Power/torque ng turret tool na nagpapalit ng motor |
KW/Nm |
Bagong henerasyon 1.0 KW /3.1NM |
Tailstock |
Tailstock stroke |
mm |
520
|
Pinakamataas na hydraulic stroke ng tailstock
|
mm |
100
|
Tailstock tuktok ng karayom na butas na taper |
MK |
mohs 5# |
Pinakamataas na distansya sa pagitan ng tip at chuck |
mm |
690
|
iba pa |
Spindle positioning brake device |
|
Hydraulic, opsyonal na programmable |
Pagkahilig sa kama |
°
|
30° o 15° |
Haba ng tool sa makina X lapad X taas |
mm |
2500X1680X1900 |
Kabuuang bigat ng buong makina |
KG |
5000KG |
Kabuuang kapangyarihan |
kw |
20
|
Average na pagkonsumo ng kuryente |
kw/h |
3
|
Katumpakan ng Machine Tool
Katumpakan ng makina, pamantayan ng Jingfus factor: |
Pangunahing item sa pagsubok |
Diagram ng eskematiko |
Paraan ng pagtuklas
|
Pamantayan ng pabrika
|
Spindle radial beat |
|
I-detect ang runout ng outer cone |
0.0035
|
Ulitin ang posisyon ng X-axis |
|
I-detect ang paulit-ulit na pagpoposisyon ng X-axis. Tandaan: Hulaan muna ang tungkol sa 50 beses upang mabawi ang error ng malamig na makina at mainit na makina, at pagkatapos ay makita ang paulit-ulit na pagpoposisyon. |
0.003
|
Z-axis na paulit-ulit na posisyon |
|
I-detect ang paulit-ulit na pagpoposisyon sa Z axis. Tandaan: Hulaan muna ang tungkol sa 50 beses upang mabawi ang error ng malamig na makina at mainit na makina, at pagkatapos ay makita ang paulit-ulit na pagpoposisyon. |
0.003
|
Ulitin ang posisyon ng Y-axis |
|
I-detect ang paulit-ulit na pagpoposisyon sa Y axis. Tandaan: Hulaan muna ang tungkol sa 50 beses upang mabawi ang error ng malamig na makina at mainit na makina, at pagkatapos ay makita ang paulit-ulit na pagpoposisyon. |
0.004
|
Ulitin ang posisyon ng C axis |
|
Alamin ang repositioning ng C-axis fixed point, tandaan: hulaan muna ang tungkol sa 50 beses upang mabawi ang error ng malamig na makina at mainit na makina, at pagkatapos ay makita ang paulit-ulit na pagpoposisyon |
20 arc segundo |
C axis position rotary |
|
Alamin ang katumpakan ng random na posisyon ng C-axis, tandaan: hulaan muna ang tungkol sa 50 beses upang mabawi ang error ng malamig na makina at mainit na makina, at pagkatapos ay suriin ang paulit-ulit na mga setting |
72 arc segundo |
Power head clamping beat |
|
Cone beat |
0.015
|
Power head clamping beat |
|
Clamping beating |
0.01
|
Kung gusto ng customer na subukan ang katumpakan ng ISO o VD1 ng X/Z/Y axis, ito ay tutukuyin sa oras ng pagsulat ng kontrata. Dapat subukan ng customer ang item na ito sa parehong oras ng paunang pagtanggap ng Jingfusi Factory. |
