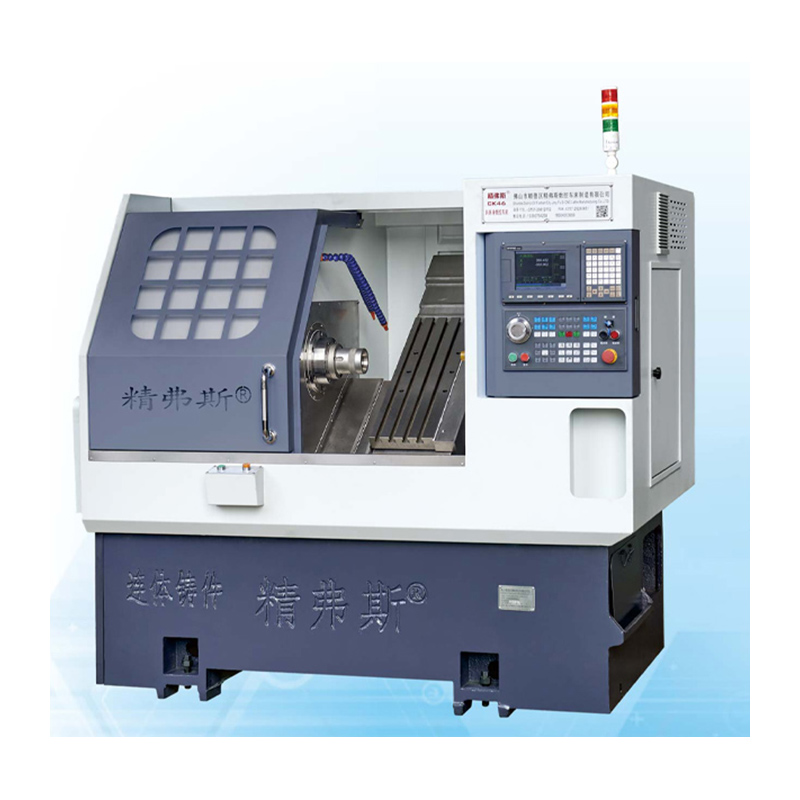

Mataas na bilis ng CNC slant bed lathe machine

Ang Jingfusi® High Speed CNC Slant Bed Lathe Machine ay nakatayo bilang isang tool na cut-edge na katumpakan ng machining, na pinasadya para sa parehong mga aplikasyon ng pag-on at paggiling. Kilala sa walang kaparis na bilis nito, katumpakan ng pinpoint, at napakalawak na kagalingan, ang mataas na bilis ng CNC slant bed lathe machine ay nagsasama ng ilang mga mahahalagang tampok upang matiyak ang mahusay na pagganap ng machining.

Modelo:CK52

Magpadala ng Inquiry

Paglalarawan ng Produkto

Narito ang mga pangunahing katangian at pakinabang ng isang mataas na bilis ng CNC slant bed lathe machine:

Pag-configure ng Slant-Bed:

Ang mataas na bilis ng CNC slant bed lathe machine ng jingfusi® machine ay anggulo, karaniwang sa pagitan ng 30 at 45 degree mula sa pahalang. Ang slanted na pagsasaayos na ito ay hindi lamang nagpapabuti sa istruktura ng istruktura ng makina ngunit na -optimize din ang pag -alis ng chip, na nagreresulta sa pinahusay na katumpakan ng machining at makinis na pagtatapos ng ibabaw.

Rapid Spinning Spindle:

Ang mataas na bilis ng CNC slant bed lathe machine mula sa Jingfusi® ay ipinagmamalaki ang isang matatag, high-speed spindle na may kakayahang umiikot sa mga walang uliran na tulin. Pinapayagan nito ang makina na makamit ang mga gawain nang mas mahusay, makabuluhang binabawasan ang oras ng pag -ikot.

Mabilis na pagpapalit ng tool:

Nilagyan ng isang awtomatikong tagapagpalit ng tool (ATC), ang makina ay maaaring walang putol na paglipat sa pagitan ng mga tool, pag -minimize ng downtime ng pagpapatakbo. Tinitiyak ng ATC ang makinis, walang tigil na mga proseso ng machining.

Multi-Tool Turret System:

Ang CNC slant-bed lathe ay nagsasama ng isang tool tool system na maaaring mag-bahay ng maraming mga tool sa paggupit. Pinapayagan ng system na ito para sa mabilis na pag -index, pagpapabaya sa pangangailangan para sa manu -manong tool swap, at sanay sa paghawak ng masalimuot na mga operasyon ng machining.

Ficklee Kakayahan:

Ang mataas na bilis ng CNC slant bed lathe machine ay higit sa isang malawak na hanay ng mga operasyon sa pag -on, kabilang ang pag -on, nakaharap, pag -thread, pag -ungol, pagbabarena, at paggiling. Ang sistema ng tool ng turret ay maaaring mai -load ng magkakaibang mga tool upang mahawakan ang iba't ibang mga kinakailangan sa machining, na ginagawang lubos na naaangkop ang buong pag -setup.

UnparallelEd PrEcision:

Ang kumbinasyon ng slanted bed, high-speed spindle, at advanced na sistema ng control ng CNC ay nagsisiguro na walang kaparis na katumpakan ng machining at kalidad ng ibabaw, na ginagawa ang Jingfusi® CNC slant-bed lathe isang maaasahang pagpipilian para sa mga gawain ng machining machining.

Diagram ng paglalakbay ng makina

Mataas na bilis ng CNC Slant Bed Lathe Machine Mga Detalye

Mataas na bilis ng CNC Slant Bed Lathe Machine Parameter List

proyekto		unit	CK46	CK52	CK76
Pinakamataas na haba ng pag -on		mm	350
Pinakamataas na diameter ng pag -on sa kama		mm	Ø 500
Pinakamataas na diameter ng pag -on sa skateboard		mm	Ø 160
Hilig sa kama		°	35 °
Epektibong paglalakbay ng x/z axis		mm	Diameter 1000/400
X/Z AXIS SCREWSISYON		mm	32
Mga pagtutukoy ng X/Z Axis Rail		mm	35
X/z-axis na kapangyarihan ng motor		KW	1.3
Pinakamataas na mabilis na paggalaw ng x/z axis		m/my	24
Haba ng tool ng makina x Lapad x Taas		mm	2100x1580x1800
Kabuuang bigat ng buong makina		Kg	2600
Numero ng Knife		ayusin	8
Laki ng Square Knife		mm	20x20
Ang laki ng pamutol ng butas		mm	Ø20
Kabuuang lakas		KW	13	13	16
Average na pagkonsumo ng kuryente		Kw / h	2	2	2.5
Pangunahing baras	Form ng end face form		A2-5	A2-6	A2 -8


	Pinakamataas na bilis ng spindle	r/min	6000 (nakatakda sa 4500)	4200 (nakatakda sa 3500)	3200 (nakatakda sa 2500)
	Lakas ng motor ng spindle	KW	7.5	7.5	11
	Na -rate na metalikang kuwintas ng motor ng spindle	Nm	47.8nm	47.8nm	72nm
	Pinakamataas na diameter ng pagpasa ng bar	mm	Ø 45	Ø 51	Ø 75

Katumpakan ng tool ng makina

Katumpakan ng makina, pamantayan ng jingfus factor ：
Pangunahing item sa pagsubok	Diagram ng eskematiko	Paraan ng pagtuklas	Pamantayang Pabrika


Spindle radial beat,		Tiktik ang runout ng panlabas na kono	0.0025


X-axis ulitin ang posisyon		Alamin ang paulit-ulit na pagpoposisyon ng x-axis. Tandaan: Hulaan muna ang tungkol sa 50 beses upang mai -offset ang error ng malamig na engine at mainit na engine, at pagkatapos ay makita ang paulit -ulit na pagpoposisyon.	0.0025


Z-axis ulitin na posisyon		Alamin ang paulit -ulit na pagpoposisyon sa z axis. Tandaan: Hulaan muna ang tungkol sa 50 beses upang mai -offset ang error ng malamig na engine at mainit na engine, at pagkatapos ay makita ang paulit -ulit na pagpoposisyon.	0.0025


Kung nais ng customer na subukan ang kawastuhan ng ISO o VD1 ng x/z/y axis, matutukoy ito sa oras ng pagsulat ng kontrata. Dapat subukan ng customer ang item na ito sa parehong oras ng paunang pagtanggap ng pabrika ng Jingfusi.
