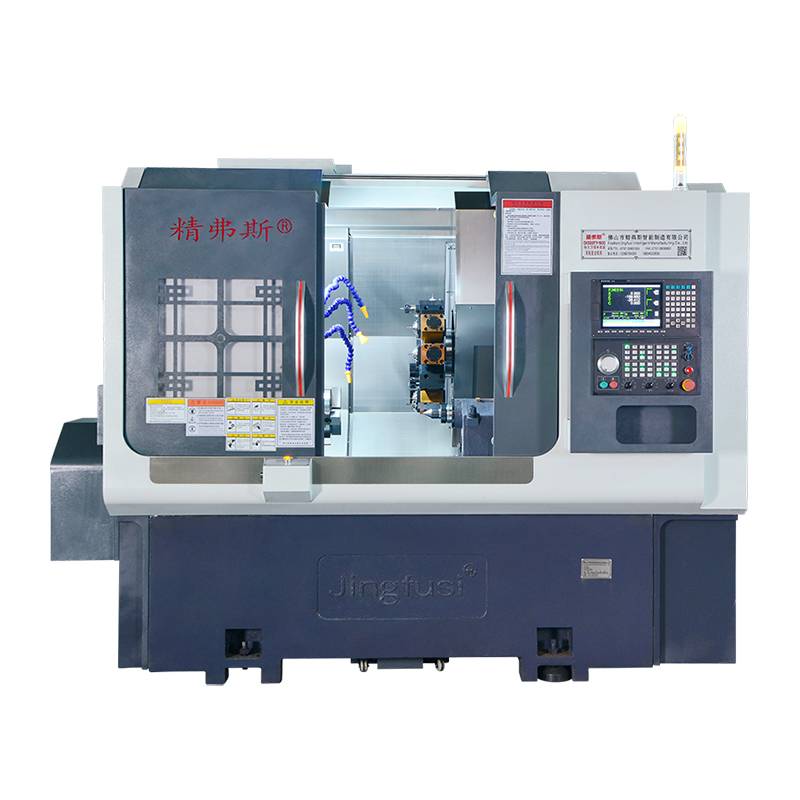

Mataas na bilis ng turret na pag-on at paggiling machine

Ang high-speed turret na pag-on at paggiling machine ay isang sopistikadong CNC (Computer Numerical Control) na tool na pinagsasama ang mga kakayahan ng isang lathe (pag-on) at isang paggiling machine. Ang mga makina na ito ay idinisenyo para sa mga pagpapatakbo ng machining machining at madalas na ginagamit sa mga industriya kung saan ang mataas na kawastuhan at kahusayan ay mahalaga. Maaari kang matiyak na bumili ng high-speed turret na pag-on at paggiling machine mula sa aming pabrika at mag-aalok kami sa iyo ng pinakamahusay na pagkatapos ng pagbebenta ng serbisyo at napapanahong paghahatid.

Modelo:CK52DTY

Magpadala ng Inquiry

Paglalarawan ng Produkto

Bilang propesyonal na tagagawa, nais naming magbigay sa iyo ng high-speed turret na pag-on at paggiling machine. At mag-aalok kami sa iyo ng pinakamahusay na serbisyo pagkatapos ng pagbebenta at napapanahong paghahatid.

Narito ang ilang mga pangunahing tampok at katangian ng high-speed turret na pag-on at paggiling machine:

Turret Tooling: Ang mga makina na ito ay karaniwang mayroong isang tool turret na maaaring humawak ng maraming mga tool sa paggupit. Ang turret ay maaaring awtomatikong na -index upang piliin ang naaangkop na tool para sa isang tiyak na operasyon ng machining, pagbabawas ng oras ng pag -setup at pagtaas ng kakayahang umangkop.

Kakayahang pag-on: Ang high-speed turret na pag-on at paggiling machine ay maaaring magsagawa ng mga operasyon sa pag-on, na nagsasangkot ng pag-ikot ng isang workpiece habang ang isang tool sa paggupit ay nag-aalis ng materyal upang lumikha ng cylindrical o conical na mga hugis. Ito ay kapaki -pakinabang para sa paggawa ng mga bahagi na may rotational symmetry.

Kakayahang Milling: Ang mga makina na ito ay maaari ring magsagawa ng mga operasyon ng paggiling, na nagsasangkot sa pag -alis ng materyal mula sa isang workpiece sa pamamagitan ng paglipat ng isang tool sa paggupit sa iba't ibang direksyon. Pinapayagan ng paggiling para sa paglikha ng mga kumplikadong hugis, tampok, at mga contour.

Kontrol ng CNC: Karamihan sa mga modernong turret na pag -on at paggiling machine ay kinokontrol ng mga sistema ng CNC. Pinapayagan ng teknolohiya ng CNC ang tumpak na kontrol ng mga paggalaw ng tool at mga proseso ng machining, tinitiyak ang kawastuhan at pag -uulit.

Live Tooling: Ang ilang mga makina ay nilagyan ng mga live na kakayahan sa tooling. Pinapayagan ng live na tooling ang mga operasyon ng paggiling na isinasagawa habang ang workpiece ay umiikot, pinalawak ang mga kakayahan ng makina at binabawasan ang pangangailangan para sa maraming mga pag -setup.

Mga Awtomatikong Pagbabago ng Tool: Marami sa mga makina na ito ay nagtatampok ng mga awtomatikong tagapagpalit ng tool, na maaaring mabilis at awtomatikong magpalit ng mga tool sa turret, na nagpapahintulot sa patuloy na machining nang walang manu -manong mga pagbabago sa tool.

Mga Aplikasyon: Ang mga high-speed turret na pag-on at paggiling machine ay nakakahanap ng mga aplikasyon sa mga industriya na nangangailangan ng mga sangkap na may mataas na katumpakan, tulad ng aerospace, automotiko, paggawa ng aparato ng medikal, at ang paggawa ng mga kumplikadong bahagi ng mekanikal.

Sa buod, ang isang high-speed turret na pag-on at paggiling machine ay isang maraming nalalaman na tool ng CNC machine na pinagsasama ang mga kakayahan sa pag-on at paggiling na may pagtuon sa high-speed machining. Ginagamit ang mga ito sa mga industriya kung saan ang paggawa ng mga kumplikado at tumpak na mga sangkap ay mahalaga, at ang kanilang mga advanced na tampok ay ginagawang mahalagang mga pag -aari para sa mga modernong proseso ng pagmamanupaktura.

Diagram ng paglalakbay ng makina

High-Speed Turret Turning and Milling Machine

Mga detalye ng produkto

Listahan ng Parameter

Item	Modelo ng lathe	unit	CK52DTY	Ck76dty	Ck46dty
Saklaw ng pagproseso	Maximum na diameter ng pag -ikot ng spindle	mm	Ø 700
	Pinakamataas na haba ng pag -on ng haba ng bilog	mm	520
	Maximum na diameter ng bar	mm	Ø 55	Ø 72	Ø 45
Principal axis	Pinakamataas na bilis ng spindle	r/min	4200 (pagtatakda ng 3500)	3200 (setting 2000)	6000 (Itakda ang 4500)
	Uri ng ulo ng spindle		A2 - 6	A2 -8	A2 - 5
	Spindle through-hole diameter	mm	Ø 66	Ø 86	Ø 56
feed	X/z/y axis maximum stroke	mm	260/500/± 60
	90 ° Power head na dumadaan sa gitna ng spindle	mm	30
	Pinakamataas na mabilis na paggalaw ng x/z/y axis	m/my	24 (setting 16)/ 24 (setting 16)/ 14 (setting 8)
	X/z/y axis screw rod	mm	40
	X/z/y axis roller track	mm	35/45/35
Power Turret	Power Turret Model (Power Turret)	BMT	BMT55
	Power head collet	Ay	ER32
	Nakapirming laki ng may hawak ng tool	mm	25x25
	Bore holder shank diameter	mm	Ø32
makinarya ng elektrikal	Pangunahing kapangyarihan/metalikang kuwintas	KW / nm	11kW/na -rate ang 72nm	15kw/na -rate na 98nm	7.5 kW/na -rate na 47nm
	X/z/y axis motor power/metalikang kuwintas	KW / nm	Yaskawa 2.9 kW /18.6nm，optional bagong henerasyon3.1 kW /15nm
	Kapangyarihan/metalikang kuwintas ng Turret Power Head Motor	KW / nm	Bagong Henerasyon 3.1 kW/15nm
	Pinakamataas na bilis ng motor ng lakas ng turret	r/min	6000 (pagtatakda ng 4000), Karaniwang Speed≤4000
	Power Head Motor Power/Torque	KW / nm	3.1 kW/15nm
	Kapangyarihan/metalikang kuwintas ng tool ng turret na nagbabago ng motor	KW / nm	Bagong henerasyon1.0 kW /3.1nm
Tailstock	Tailstock Stroke	mm	520
	Pinakamataas na hydraulic stroke ng Tailstock	mm	100
	Tailstock Top Needle Cone Hole Taper	Mk	MOHS 5#
	Pinakamataas na distansya sa pagitan ng tip at chuck	mm	690
iba pa	Spindle Positioning Preno Device		Hydraulic, Opsyonal na Programmable
	Hilig sa kama	°	30 ° o 15 °
	Haba ng tool ng makina x Lapad x Taas	mm	2500x1680x1900
	Kabuuang bigat ng buong makina	Kg	5000kg
	Kabuuang lakas	KW	20
	Average na pagkonsumo ng kuryente	Kw / h	3

Katumpakan ng tool ng makina

Katumpakan ng makina, pamantayan ng jingfus factor ：
Pangunahing item sa pagsubok	Diagram ng eskematiko	Paraan ng pagtuklas	Pamantayang Pabrika


Spindle radial beat		Tiktik ang runout ng panlabas na kono	0.0035


X-axis ulitin ang posisyon		Alamin ang paulit-ulit na pagpoposisyon ng x-axis. Tandaan: Hulaan muna ang tungkol sa 50 beses upang mai -offset ang error ng malamig na engine at mainit na engine, at pagkatapos ay makita ang paulit -ulit na pagpoposisyon.	0.003


Z-axis ulitin na posisyon		Alamin ang paulit -ulit na pagpoposisyon sa z axis. Tandaan: Hulaan muna ang tungkol sa 50 beses upang mai -offset ang error ng malamig na engine at mainit na engine, at pagkatapos ay makita ang paulit -ulit na pagpoposisyon.	0.003


Y-axis ulitin ang posisyon		Alamin ang paulit -ulit na pagpoposisyon sa axis ng Y. Tandaan: Hulaan muna ang tungkol sa 50 beses upang mai -offset ang error ng malamig na engine at mainit na engine, at pagkatapos ay makita ang paulit -ulit na pagpoposisyon.	0.004


C axis ulitin posisyon		Makita ang pag-repose ng c-axis na nakapirming punto, Tandaan: Hulaan muna ang tungkol sa 50 beses upang mai-offset ang error ng malamig na makina at mainit na makina, at pagkatapos ay makita ang paulit-ulit na pagpoposisyon	20 arc segundo


C axis posisyon rotary		Makita ang random na katumpakan ng posisyon ng c-axis, Tandaan: Hulaan muna ang tungkol sa 50 beses upang mai-offset ang error ng malamig na engine at mainit na engine, at pagkatapos ay suriin ang paulit-ulit na mga setting	72 arc segundo


Power head clamping beat		Cone Beat	0.015

Power head clamping beat		Pag -clamping beating	0.01

Kung nais ng customer na subukan ang kawastuhan ng ISO o VD1 ng x/z/y axis, matutukoy ito sa oras ng pagsulat ng kontrata. Dapat subukan ng customer ang item na ito sa parehong oras ng paunang pagtanggap ng pabrika ng Jingfusi.
