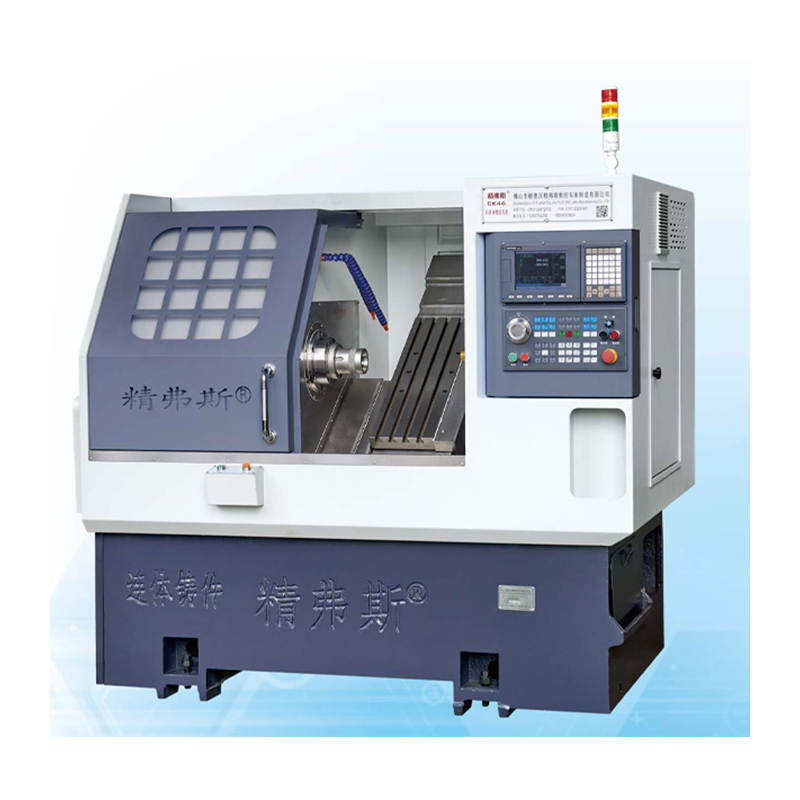

Optimal na disenyo:Ang hilig na slant bed na ito ay nagtatampok ng CNC Lathe machine ng isang 35-degree na slant bed design, na nagbibigay ng pinahusay na rigidity at katatagan para sa precision machining.
Mahusay na paghawak ng chip:Nag -aalok ang makina ng isang malaking kapasidad na nagbibigay ng chip, na nagpapahintulot sa mga customer ng kakayahang umangkop upang piliin ang alinman sa pag -alis ng harap o likuran ng chip, tinitiyak ang kaginhawaan sa proseso ng machining.
Screw prE-kahabaan:Ang pagsasama ng isang istraktura ng pre-kahabaan ng tornilyo, ang lathe na ito ay nag-optimize ng katumpakan ng machining at pagiging maaasahan.
Gang-type tool post:Nilagyan ng isang post na uri ng tool na gang, sinusuportahan ng lathe na ito ang paggamit ng maraming mga tool para sa pagtaas ng kahusayan at kakayahang umangkop sa iba't ibang mga operasyon ng machining.
proyekto | unit | CK46 | CK52 | CK76 | |
Pinakamataas na haba ng pag -on | mm | 350 | |||
Pinakamataas na diameter ng pag -on sa kama | mm | Ø 500 | |||
Pinakamataas na diameter ng pag -on sa skateboard | mm | Ø 160 | |||
Hilig sa kama | ° | 35 ° | |||
Epektibong paglalakbay ng x/z axis | mm | Diameter 1000/400 | |||
X/Z AXIS SCREWSISYON | mm | 32 | |||
Mga pagtutukoy ng X/Z Axis Rail | mm | 35 | |||
X/z-axis na kapangyarihan ng motor | KW | 1.3 | |||
Pinakamataas na mabilis na paggalaw ng x/z axis | m/my | 24 | |||
Haba ng tool ng makina x Lapad x Taas | mm | 2100x1580x1800 | |||
Kabuuang bigat ng buong makina | Kg | 2600 | |||
Numero ng Knife | ayusin | 8 | |||
Laki ng Square Knife | mm | 20x20 | |||
Ang laki ng pamutol ng butas | mm | Ø20 | |||
Kabuuang lakas | KW | 13 | 13 | 16 | |
Average na pagkonsumo ng kuryente | Kw / h | 2 | 2 | 2.5 | |
Pangunahing baras | Form ng end face form |
|
A2-5 | A2-6 | A2 -8 |
Pinakamataas na bilis ng spindle | r/min | 6000 (nakatakda sa 4500) | 4200 (nakatakda sa 3500) | 3200 (nakatakda sa 2500) | |
Lakas ng motor ng spindle | KW | 7.5 | 7.5 | 11 | |
Na -rate na metalikang kuwintas ng motor ng spindle | Nm | 47.8nm | 47.8nm | 72nm | |
Pinakamataas na diameter ng pagpasa ng bar | mm | Ø 45 | Ø 51 | Ø 75 |
Katumpakan ng makina, pamantayan ng jingfus factor : | ||||
Pangunahing item sa pagsubok | Diagram ng eskematiko | Paraan ng pagtuklas |
Pamantayang Pabrika |
|
Spindle radial beat, |
![]() |
Tiktik ang runout ng panlabas na kono | 0.0025 | |
X-axis ulitin ang posisyon |
![]() |
Alamin ang paulit-ulit na pagpoposisyon ng x-axis. Tandaan: Hulaan muna ang tungkol sa 50 beses upang mai -offset ang error ng malamig na engine at mainit na engine, at pagkatapos ay makita ang paulit -ulit na pagpoposisyon. | 0.0025 | |
Z-axis ulitin na posisyon |
![]() |
Alamin ang paulit -ulit na pagpoposisyon sa z axis. Tandaan: Hulaan muna ang tungkol sa 50 beses upang mai -offset ang error ng malamig na engine at mainit na engine, at pagkatapos ay makita ang paulit -ulit na pagpoposisyon. | 0.0025 | |
Kung nais ng customer na subukan ang kawastuhan ng ISO o VD1 ng x/z/y axis, matutukoy ito sa oras ng pagsulat ng kontrata. Dapat subukan ng customer ang item na ito sa parehong oras ng paunang pagtanggap ng pabrika ng Jingfusi. | ||||
