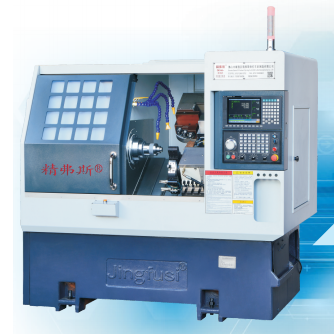

Inner Three-curve Groove Turning and Milling Machine

Ang Jingfusi® Inner Three-curve Groove Turning and Milling Machine ay isang espesyal na tool sa machining na ginagamit para sa precision machining ng mga panloob na groove na may tatlong curved o contoured surface. Ang Inner Three-curve Groove Turning and Milling Machine na ito ay karaniwang ginagamit sa mga industriya na nangangailangan ng paggawa ng mga kumplikadong bahagi na may mga panloob na grooves o profile na hindi madaling malikha gamit ang mga kumbensyonal na pamamaraan ng machining.

Modelo:CK46-3+2

Magpadala ng Inquiry

Paglalarawan ng Produkto

Bagama't pangunahing ginagamit para sa inner groove machining, ang mga machine na ito ay maaari ding pangasiwaan ang iba pang mga machining operations, na ginagawa itong versatile para sa malawak na hanay ng mga application. Ang mga industriya tulad ng aerospace, pagmamanupaktura ng medikal na aparato, automotive, at precision engineering ay kadalasang umaasa sa mga makinang ito upang makagawa ng masalimuot at mataas na katumpakan na mga bahagi. Ang Inner Three-curve Groove Turning at Milling Machine ay maaaring magproseso ng iba't ibang materyales, kabilang ang mga metal, plastic, at composites, depende sa mga partikular na pangangailangan sa machining.

Machine Travel Diagram

detalye ng Produkto

Listahan ng Parameter

item	yunit	Pagtutukoy
Max. pag-ikot ng diameter	mm	250
Max. swing diam. sa ibabaw ng makinang panlalik	mm	Ø500
Max. lumiliko ang diameter sa pamamagitan ng slide bed	mm	Ø160
Slanting bed degree	degree	35°
X-axis epektibong paglalakbay	mm	1000
Z-axis epektibong paglalakbay	mm	400
X/Z axis max. mabilis na bilis ng paglalakbay	m/min	24
Cast iron base area	㎡	1.8 x 1.1
Laki ng makina: L x W x H	mm	2100x 1580 x 1800
Net timbang ng makina	kg	2600
kasangkapan no.	mga pcs	8
Mga tool na parisukat	mm	20 x 20
Sukat ng butas ng kutsilyo	mm	Ø20
Kabuuang kabayo	kw	13
Average na pagkonsumo ng kuryente	kw/h	2
Spindle na anyo ng mukha		A2-5
Bilis ng spindle	rpm	6000
Setting ng bilis ng spindle	rpm	1-4500
Spindle Rated Torque	Nm	35Nm(1500r/min)
Pinakamataas na diameter ng bar	mm	Ø45

Katumpakan ng Machine Tool

Katumpakan ng makina, Jingfus factor standard:
Pangunahing item sa pagsubok	Diagram ng eskematiko	Pamantayan ng pabrika


Spindle radial beat,		I-detect ang runout ng outer cone	0.0035


X-axis repeat position，X		I-detect ang paulit-ulit na pagpoposisyon ng X-axis. Tandaan: Hulaan muna ang tungkol sa 50 beses upang mabawi ang error ng malamig na makina at mainit na makina, at pagkatapos ay makita ang paulit-ulit na pagpoposisyon.	0.003


Z-axis repeat position，Z		I-detect ang paulit-ulit na pagpoposisyon sa Z axis. Tandaan: Hulaan muna ang tungkol sa 50 beses upang mabawi ang error ng malamig na makina at mainit na makina, at pagkatapos ay makita ang paulit-ulit na pagpoposisyon.	0.003


C axis repeat position，C		Alamin ang repositioning ng C-axis fixed point, tandaan: hulaan muna ang tungkol sa 50 beses upang mabawi ang error ng malamig na makina at mainit na makina, at pagkatapos ay makita ang paulit-ulit na pagpoposisyon	20 arc segundo


C axis position rotary，C		Alamin ang katumpakan ng random na posisyon ng C-axis, tandaan: hulaan muna ang tungkol sa 50 beses upang mabawi ang error ng malamig na makina at mainit na makina, at pagkatapos ay suriin ang paulit-ulit na mga setting	72 arc segundo


Kung gusto ng customer na subukan ang katumpakan ng ISO o VD1 ng X/Z/Y axis, ito ay tutukuyin sa oras ng pagsulat ng kontrata. Dapat subukan ng customer ang item na ito sa parehong oras ng paunang pagtanggap ng Jingfusi Factory.
