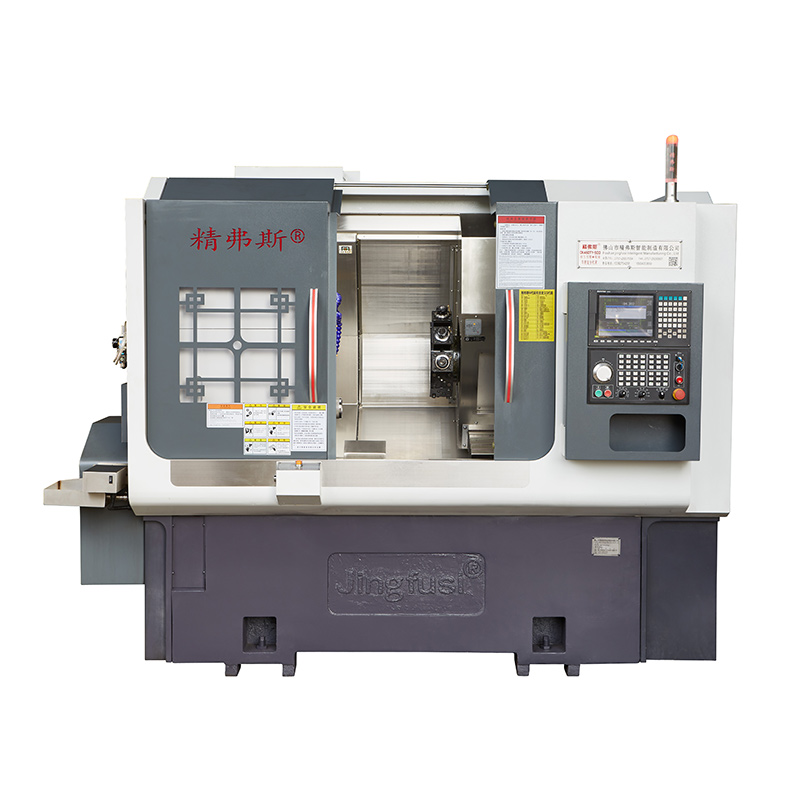

Multi-tasking turn at paggiling CNC machine

Ipinakikilala ang multi-tasking turn at paggiling CNC machine-ang perpektong solusyon para sa machining complex na mga sangkap na may mataas na katumpakan at kahusayan. Ang CNC Turning & Milling Center na ito ay binuo upang hawakan ang parehong mga operasyon sa pag -on at paggiling, na ginagawa itong isang maraming nalalaman karagdagan sa anumang CNC shop.

Modelo:CK46DTY

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang isa sa mga pangunahing tampok ng multitasking na CNC lathe ay ang kakayahang magsagawa ng maraming mga operasyon sa isang solong workpiece, na makabuluhang binabawasan ang oras ng pag -setup at pinatataas ang pagiging produktibo. Ang advanced na CNC system nito ay nagsisiguro na pare-pareho at tumpak na mga resulta sa bawat oras, ginagawa itong isang mainam na pagpipilian para sa paggawa ng mataas na dami.

Ang multi-tasking turn at paggiling CNC machine ay may kakayahang hawakan ang isang malawak na hanay ng mga materyales, mula sa plastik hanggang sa mga metal at lahat ng nasa pagitan. Tinitiyak ng matatag na konstruksyon ang pambihirang tibay at pangmatagalang pagganap, habang ang disenyo ng ergonomiko nito ay ginagawang madali upang mapatakbo at mapanatili.

Ang CNC Multitask Mill Turn Machine na ito ay may isang hanay ng mga pamantayan at opsyonal na mga tampok upang matugunan ang iyong mga tiyak na pangangailangan ng machining. Ang malakas na spindle at advanced na mga tool sa paggupit ay naghahatid ng pambihirang bilis at kawastuhan, habang ang awtomatikong tagapagpalit ng tool ay nagbibigay -daan para sa mabilis at madaling pagbabago ng tool nang walang anumang pagkagambala sa proseso ng machining.

Kung ikaw ay machining kumplikadong mga sangkap para sa aerospace, pagtatanggol, automotiko o anumang iba pang industriya, ang CNC multi-tasking turn center machine ay ang perpektong pagpipilian. Sa mahusay na pagganap nito, kakayahang umangkop at pagiging maaasahan, ang makina na ito ay siguradong lalampas sa iyong mga inaasahan at tulungan kang dalhin ang iyong mga kakayahan sa machining sa susunod na antas.

Sa buod, ang multi-tasking turn at paggiling CNC machine ay isang karagdagan na nagbabago ng laro sa anumang CNC shop. Nag -aalok ito ng hindi magkatugma na pagganap, katumpakan at kahusayan, ginagawa itong perpektong solusyon para sa lahat ng iyong mga pangangailangan sa machining. Huwag palampasin ang pagkakataon na dalhin ang iyong negosyo sa susunod na antas-mamuhunan sa 5 axis multi-tasking CNC machine ngayon!

Diagram ng paglalakbay ng makina

Automatic Turret Turning and Milling Machine

Mga detalye ng produkto

Listahan ng Parameter

Item	Modelo ng lathe	unit	CK52DTY	Ck76dty	Ck46dty
Saklaw ng pagproseso	Maximum na diameter ng pag -ikot ng spindle	mm	Ø 700
	Pinakamataas na haba ng pag -on ng haba ng bilog	mm	520
	Maximum na diameter ng bar	mm	Ø 55	Ø 72	Ø 45
Principal axis	Pinakamataas na bilis ng spindle	r/min	4200 (pagtatakda ng 3500)	3200 (setting 2000)	6000 (Itakda ang 4500)
	Uri ng ulo ng spindle		A2 - 6	A2 -8	A2 - 5
	Spindle through-hole diameter	mm	Ø 66	Ø 86	Ø 56
feed	X/z/y axis maximum stroke	mm	260/500/± 60
	90 ° Power head na dumadaan sa gitna ng spindle	mm	30
	Pinakamataas na mabilis na paggalaw ng x/z/y axis	m/my	24 (setting 16)/ 24 (setting 16)/ 14 (setting 8)
	X/z/y axis screw rod	mm	40
	X/z/y axis roller track	mm	35/45/35
Power Turret	Power Turret Model (Power Turret)	BMT	BMT55
	Power head collet	Ay	ER32
	Nakapirming laki ng may hawak ng tool	mm	25x25
	Bore holder shank diameter	mm	Ø32
makinarya ng elektrikal	Pangunahing kapangyarihan/metalikang kuwintas	KW / nm	11kW/na -rate ang 72nm	15kw/na -rate na 98nm	7.5 kW/na -rate na 47nm
	X/z/y axis motor power/metalikang kuwintas	KW / nm	Yaskawa 2.9 kW /18.6nm，optional bagong henerasyon3.1 kW /15nm
	Kapangyarihan/metalikang kuwintas ng Turret Power Head Motor	KW / nm	Bagong Henerasyon 3.1 kW/15nm
	Pinakamataas na bilis ng motor ng lakas ng turret	r/min	6000 (pagtatakda ng 4000), Karaniwang Speed≤4000
	Power Head Motor Power/Torque	KW / nm	3.1 kW/15nm
	Kapangyarihan/metalikang kuwintas ng tool ng turret na nagbabago ng motor	KW / nm	Bagong henerasyon1.0 kW /3.1nm
Tailstock	Tailstock Stroke	mm	520
	Pinakamataas na hydraulic stroke ng Tailstock	mm	100
	Tailstock Top Needle Cone Hole Taper	Mk	MOHS 5#
	Pinakamataas na distansya sa pagitan ng tip at chuck	mm	690
iba pa	Spindle Positioning Preno Device		Hydraulic, Opsyonal na Programmable
	Hilig sa kama	°	30 ° o 15 °
	Haba ng tool ng makina x Lapad x Taas	mm	2500x1680x1900
	Kabuuang bigat ng buong makina	Kg	5000kg
	Kabuuang lakas	KW	20
	Average na pagkonsumo ng kuryente	Kw / h	3

Katumpakan ng tool ng makina

Katumpakan ng makina, pamantayan ng jingfus factor ：
Pangunahing item sa pagsubok	Diagram ng eskematiko	Paraan ng pagtuklas	Pamantayang Pabrika


Spindle radial beat		Tiktik ang runout ng panlabas na kono	0.0035


X-axis ulitin ang posisyon		Alamin ang paulit-ulit na pagpoposisyon ng x-axis. Tandaan: Hulaan muna ang tungkol sa 50 beses upang mai -offset ang error ng malamig na engine at mainit na engine, at pagkatapos ay makita ang paulit -ulit na pagpoposisyon.	0.003


Z-axis ulitin na posisyon		Alamin ang paulit -ulit na pagpoposisyon sa z axis. Tandaan: Hulaan muna ang tungkol sa 50 beses upang mai -offset ang error ng malamig na engine at mainit na engine, at pagkatapos ay makita ang paulit -ulit na pagpoposisyon.	0.003


Y-axis ulitin ang posisyon		Alamin ang paulit -ulit na pagpoposisyon sa axis ng Y. Tandaan: Hulaan muna ang tungkol sa 50 beses upang mai -offset ang error ng malamig na engine at mainit na engine, at pagkatapos ay makita ang paulit -ulit na pagpoposisyon.	0.004


C axis ulitin posisyon		Makita ang pag-repose ng c-axis na nakapirming punto, Tandaan: Hulaan muna ang tungkol sa 50 beses upang mai-offset ang error ng malamig na makina at mainit na makina, at pagkatapos ay makita ang paulit-ulit na pagpoposisyon	20 arc segundo


C axis posisyon rotary		Makita ang random na katumpakan ng posisyon ng c-axis, Tandaan: Hulaan muna ang tungkol sa 50 beses upang mai-offset ang error ng malamig na engine at mainit na engine, at pagkatapos ay suriin ang paulit-ulit na mga setting	72 arc segundo


Power head clamping beat		Cone Beat	0.015

Power head clamping beat		Pag -clamping beating	0.01

Kung nais ng customer na subukan ang kawastuhan ng ISO o VD1 ng x/z/y axis, matutukoy ito sa oras ng pagsulat ng kontrata. Dapat subukan ng customer ang item na ito sa parehong oras ng paunang pagtanggap ng pabrika ng Jingfusi.
