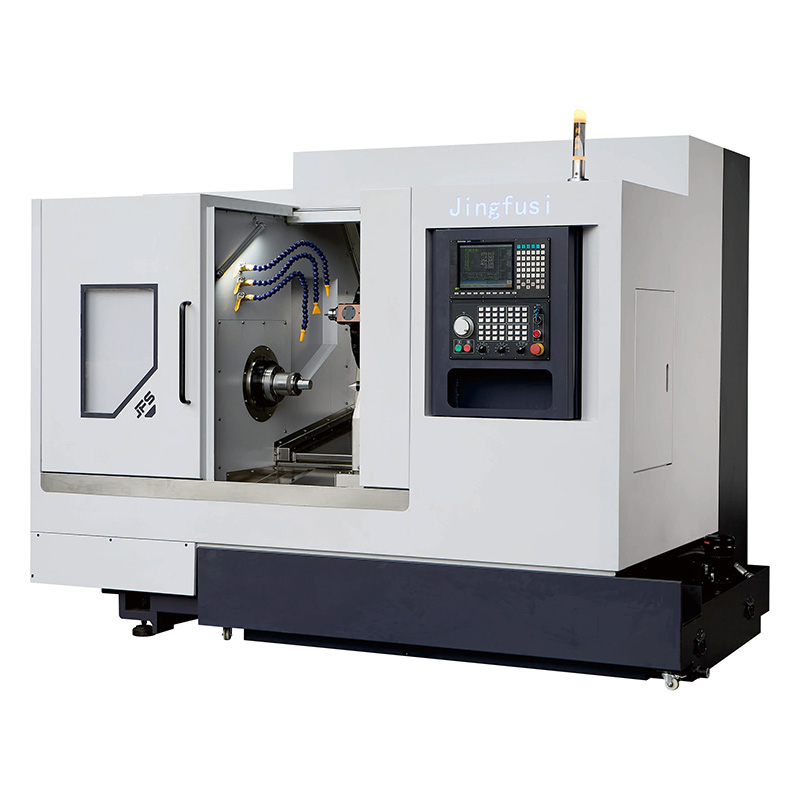

Power Turret CNC Lathe CK52 76DTW

Ang aming Power Turret CNC Lathe CK46 52DTY mula sa pabrika ng Jingfusi ay napakapopular sa merkado. Pinagsasama ng makina ang mga function ng paggiling at pag-ikot, at maaaring madaling magproseso ng mga kumplikadong materyales tulad ng hindi kinakalawang na asero, titanium alloy, carbon steel, atbp. Maligayang pagdating sa factory view at order!

Modelo:CK52/76DTW

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang Jingfusi durable Power Turret CNC Lathe CK52 76DTW ay nilagyan ng dual high-performance power head, 0° power head sa ilalim ng normal na kondisyon hanggang 8000 RPM, 90° power head hanggang 6500 RPM, mahusay na pagbagay sa mga pangangailangan sa machining. Ang tool holder ay gumagamit ng gearless module transmission na disenyo upang maalis ang impluwensya ng pinagmumulan ng init at matiyak ang katumpakan ng machining na matatag.

Sa ilalim ng premise ng pare-parehong pagsasaayos, istraktura ng paghahagis, pag-iipon ng paggamot at katumpakan ng pagpupulong, ang virtual Y axis at vertical Y axis ay may sariling mga pakinabang: ang virtual Y axis stiffness ay mas mataas, ang roundness adjustment ay mas maginhawa; vertical Y axis stroke ay madaling palawakin, machining surface finish ay mas mahusay, programming operation ay mas simple.

Ang sistema ng pag-alis ng chip ay gumagamit ng pinagsamang disenyo sa gilid at likod, nababaluktot na mode ng pag-install, at umaangkop sa iba't ibang mga layout ng workshop. Bilang karagdagan, ang buong machine casting ay annealed, vibration aging at iba pang multi-channel na proseso ng paggamot upang matiyak ang pangmatagalang matatag na operasyon ng kagamitan at epektibong pahabain ang buhay ng serbisyo.

Pangunahing Pagtutukoy

Modelo ng lathe		yunit	CK52DTW interpolation Y	CK76DTW Interpolation Y	Remart
Kapasidad ng pagproseso	Max.swing diameter sa ibabaw ng kama	mm	ø700	Ø700
	Pinakamataas na diameter ng pag-ikot	mm	Ø300	Ø300	Disk
	Max.turning length	mm	480	480
	spindle hydraulic chuck	sa	8"	10"
Spindle	spindle centerheight mula sa lupa	mm	1050	1050
	Spindle na ilong	-	A2-6	A2-8
	diameter ng spindle bore	mm	Ø66	Ø86
	Pinakamataas na diameter ng bar mateial	mm	Ø51	Ø72
	Pinakamataas na bilis ng spindle	r/min	4000	2000
	Spindle motor power/torque	Kw/N.m	22Kw/170N.m	22Kw/170N.m
	Modelo ng power turret	-	BMT55-16T	BMT55-16T
Power Turret	Turet motor maximum na bilis/powertorue	Kw/N.m	7.5Kw/22N.mor 11KW/42Nm	7.5KW/22N.mor 11KW/42Nm
Power Turret	Power turret tool max.speed	r/mm	8000 o 6000	8000 o 6000
X/Z/Y axis feeding	XZN axis Max.mabilis na bilis ng paglalakbay	m/min	24	24
	X/ZY-axis motor power/torque	Kw/N.m	3.1 KW/15Nm	3.1 KW/15Nm
	XZY-axis C3-grade ballsrews	-	32/40/40	32/40/40
	X/Z/Y-axis roller guide rail	-	35/45/45	35/45/45
	Xaxiseffective na paglalakbay	mm	500	500
	Z axis epektibong paglalakbay	mm	530	530
	Interpolation Y-axis epektibong paglalakbay	mm	+48,-52	+48,-52
	Ang interpolationY-axis 90°power head ay dumadaan sa spindle center	mm	-37	-37
Tailstock	Paglalakbay sa tailstock	mm	500	500
Tailstock	Ejector pin taper hole	MK	Mo's 5#	Mo's 5#
Mga pagtutukoy ng kagamitan	Net timbang ng makina	kg	5000	5100
	Kabuuang lakas ng makina	KW	34	37
	Makina L×W×H	mm	2600×2050×2040	2600 × 2050 × 2040

Ang machine tool ay patuloy na ino-optimize; mangyaring sumangguni sa aktwal na data ng machine tool para sa mga parameter sa itaas.

Opsyonal na mga item

Item sa pagsasaayos		CK52DTW virtual Y-axis	CK76DTW virtual Y
Pangunahing Spindle	Mechanical spindle	●	●
Pangunahing Spindle	Electric spindle	O	O
controller	SYNTEC controller	●	●
Feed axis	Yaskawa	●	●
Feed axis	SYNTEC	O	O
Turrett	BMT55 Power Turret	●	●
Turrett	BMT65 Power Turret	一	O
Tailstock	Mo's 5#	O	O
Clamping	Hilahin pabalik clamp	●	●
Clamping	Chuck	O	O
Mga pantulong na kagamitan	Kinokolekta ng mga bahagi ang aparato	O	O
	Feeding device	O	O
	Chip conveyor	O	O
	Awtomatikong robot	O	O
	Oil mist separator	O	O
