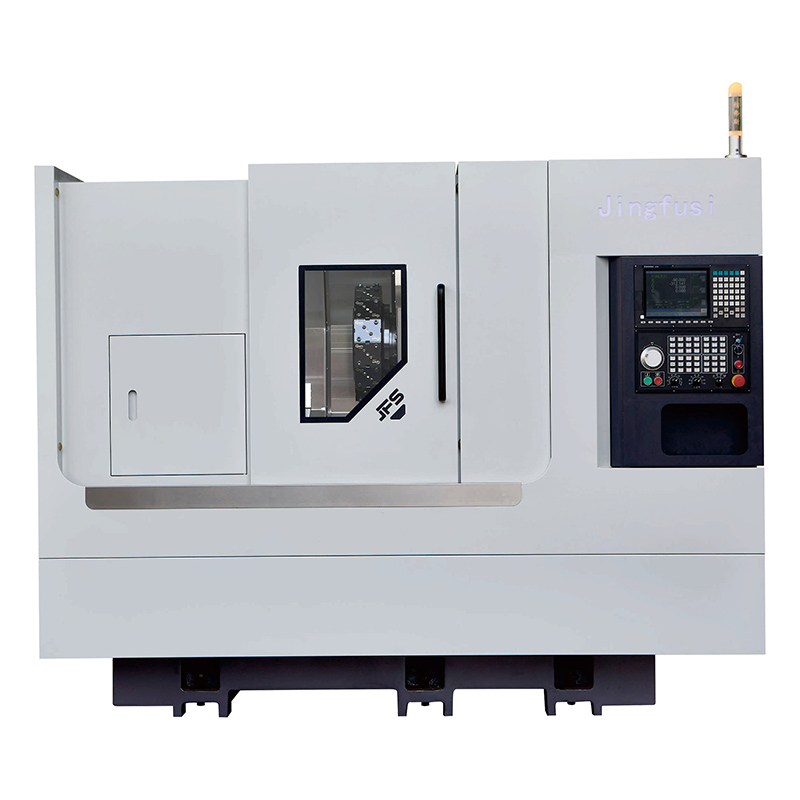

Power Turret CNC Lathe CK52 76DTYW-500

Nagbibigay ang Jingfusi ng kalidad ng lakas ng turret cnc lathe ck52 76dtyw-500. Kami ay nakatuon sa paggawa ng mataas na pagganap, mga tool sa machine ng gastos. Maligayang pagdating sa pakikipag -ugnay sa amin at magkaroon ng isang sipi!

Modelo:CK52/76DTYW-500

Magpadala ng Inquiry

Paglalarawan ng Produkto

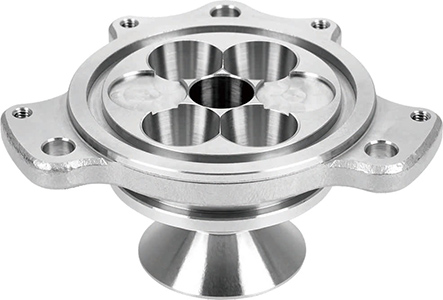

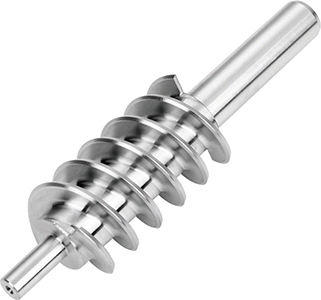

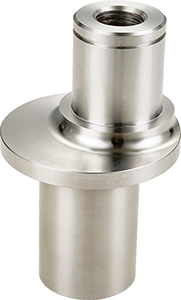

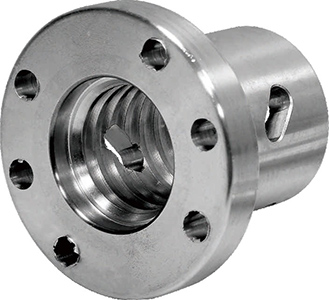

Ang paggiling at pag-andar ng mga pag-andar ng power turret na CNC lathe CK52 76DTYW-500 mula sa tagagawa ng jingfusi ay maaaring makinang mga kumplikadong materyales tulad ng hindi kinakalawang na asero, titanium alloy at carbon steel. At kami ang makina na bahagi ng side chip at back chip upang makamit ang pagsasama, maginhawa para sa mga tao na mag -install ng di -makatwiran. Mayroon itong apat na uri ng mga pag -function ng pag -lock, na hindi mag -swing sa kaliwa at kanan kapag nag -ejecting, upang matiyak ang katumpakan ng pagtatapos. Ang buong paghahagis ay naitala upang matiyak ang pangmatagalang katatagan at pahabain ang buhay ng serbisyo ng tool ng makina.

Pangunahing detalye

Modelo ng lathe		unit	CK52DTYW-500	CK76DTYW-500	REMART
Kapasidad sa pagproseso	Max swing diameter sa kama	mm	0700	Ø700
	Pinakamataas na diameter ng pag -tumning	mm	0230	Ø230
	Haba ng Max.Turning	mm	500	500
Spindle	Spindle Hydraulic Chuck	sa	8 "	10 "
	Ang taas ng spindle center fom ground	mm	1150	1150
	Ilong ng spindle		A2-6	A2-8
	Diameter ng bore ng spindle	mm	Q66	086
	Maximum na diameter ng bar	mm	Ø51	072
	Pinakamataas na bilis ng spindle	RPM	4000	2000
	Spindle motor power/ metalikang kuwintas	KW/N.M	11kw/72n.m	15kw/143n.m	Opsyonal na Pinagsamang 11kW/60nm/Opsyonal na Pinagsamang 22kW/170Nm

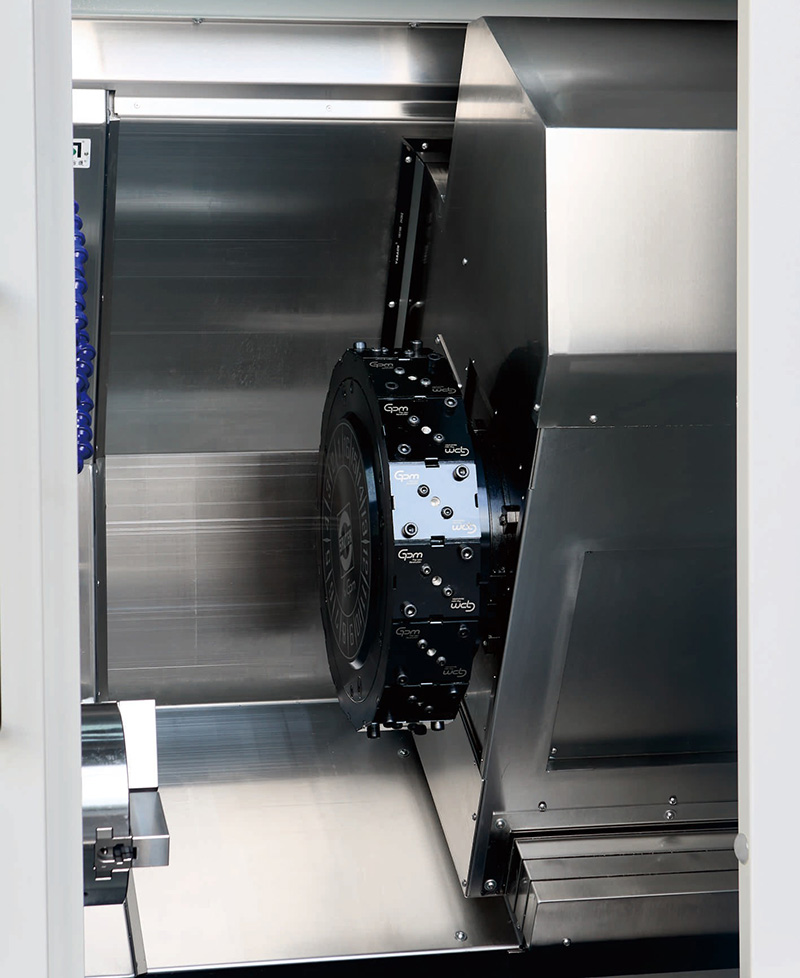

Power Turret	Power Turret Model	-	BMT55-16TOR BMT55-12T	BMT55-16TOR BMT55-12T	Taiwan GPM Servo-powered turret, dating German Sauter Brand.
	Turret motor power/metalikang kuwintas	KW/N.M	5.7kw/18n.m o 3.1kw/15nm	5.7kw/18n.m o 3.1kw/15nm
	Power ture tolmax bilis	r/mm	5000	5000	Ang ° ay maaaring mapatakbo sa 8000 rpm, at ang 90 ° ay maaaring mapatakbo sa 6500 rpm.
X/z/y axis feeding	× z axis max.fast tavel bilis	m/my	24	24
	Yaxis max.fast bilis ng paglalakbay	m/my	15	15
	X/z/y-axis na kapangyarihan/metalikang kuwintas	KW/N.M	YasKawai 29KW/186NM o SYTEC 3.1KW/15NM	YasKawa 29KW/186NM o SYMTEC 3.1 kW/15NM
	Xzy-xis C3-grade ball srews	-	40/40/40	40/40/40
	Xzy-axis rller gabay sa riles	-	35/45/35	35/45/35
	Xaxis epektibong paglalakbay	mm	250	250
	Z axis epektibong paglalakbay	mm	500	500
	Y axis epektibong paglalakbay	mm	112 (± 56)	112 (± 56)
	Bmaesthogh	mm	50	50	Batay sa 70 Center High-Power Tool Holder
Tailstock	Paglalakbay ng Tailstock	mm	520	520	Na -program na Tailstock
Tailstock	Ejector pin taper hole	Mk	Mon's 5#	Mon's 5#
Equipmentspecification	Machine net weight	kg	4500	4600
	Kabuuang lakas ng makina	KW	26	30
	Machine l × w × h	mm	2500 × 1680 × 1900	2500 × 1680 × 1900

Ang tool ng makina ay patuloy na na -optimize; mangyaring sumangguni sa aktwal na data ng tool ng makina para sa mga parameter sa itaas.

Opsyonal na mga item

Item ng Pag -configure		CK52DTYW-500	CK76DTYW-500
Pangunahing spindle	Mekanikal na spindle	●	●
Pangunahing spindle	Electric Spindle	O	O
Controller	Controller ng Syntec	●	●
Controller	FANUC Controller	O	O
Feed axis	Yaskawa	●	●
Feed axis	Syntec	O	O
Flush	BMT55 Power Turret	●	●
Flush	BMT55 Power Turret	一	O
Tailstock	Morse#5	O	O
Clamping	Hilahin ang salansan	●	●
Clamping	Chuck	O	O
Kagamitan sa Auxiliary	Pinakamataas na bilis ng spindle	O	O
	Aparato ng pagpapakain	O	O
	Chip Conveyor	O	O
	Awtomatikong robot	O	O
	Oil Mist Separator	O	O
