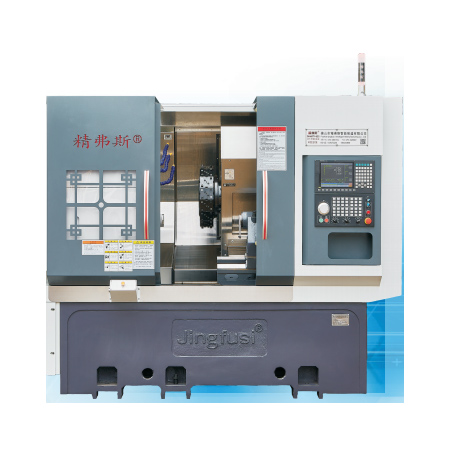

Power Turret Turning at Milling Combined Machine
  • Power Turret Turning at Milling Combined Machine - 0 Power Turret Turning at Milling Combined Machine - 0

Power Turret Turning at Milling Combined Machine

Sa aming kapasidad bilang mga propesyonal na tagagawa, ipinagmamalaki ng Jingfusi® ang pagpapakita ng aming Power Turret Turning at Milling Combined Machine. Kami ay nakatuon sa paghahatid ng nangungunang serbisyo pagkatapos ng benta at pagtiyak ng napapanahong paghahatid ng produkto. Para mapanatili ang pare-parehong kalidad ng aming mga machine tool, sumunod kami sa isang standardized na diskarte sa parehong machine body construction at configuration assembly. Nangangahulugan ito ng paggamit ng mga unipormeng accessory (kabilang ang napalitang cutter holder na power head at tool turret sa bed plate) upang matiyak ang katatagan at pagiging maaasahan. Ang aming makina ay idinisenyo gamit ang isang tapat at praktikal na istraktura, na iniayon sa mga real-world na application, at ininhinyero para sa user-friendly na operasyon.

Modelo:CK52DTY

Magpadala ng Inquiry

Paglalarawan ng Produkto

Bilang propesyonal na tagagawa, gusto naming bigyan ka ng Jingfusi® ng Power Turret Turning at Milling Combined Machine.
detalye ng Produkto



Listahan ng Parameter

aytem Modelo ng lathe yunit CK46DTY CK52DTY
Saklaw ng pagproseso Pinakamataas na diameter ng pag-ikot ng spindle mm Ø 600
Pinakamataas na haba ng pagliko sa labas ng bilog mm 300
Pinakamataas na diameter ng bar mm Ø 45 Ø 55
pangunahing aksis Pinakamataas na bilis ng spindle rpm 6000(setting 4500) 4200(setting 3500)
Uri ng spindle head
A2-5 A2-6
Spindle through-hole diameter mm Ø 56 Ø 66
magpakain X/Z/Y axis maximum stroke mm 800/400/±60
90 ° power head na dumadaan sa gitna ng spindle mm 60
Pinakamabilis na paggalaw ng X/Z/Y axis m/min 24(setting 18) / 24(setting 18) /15(setting 12)
X/Z/Y axis screw rod mm 32/32/32
X/Z/Y axis roller track mm 35/35/35
Power turret
 Modelo ng power turret (power turret) BMT BMT45，Opsyonal BMT55
Power head collet AY ER25
Nakapirming laki ng may hawak ng tool mm 25X25
Bore holder shank diameter mm Ø25
Tailstock Pangunahing kapangyarihan ng motor/torque KW/Nm 7.5 KW/rated 47Nm 11KW/rated 72Nm
X/Z/Y axis motor power/torque KW/Nm yaskawa 1.8KW/11.5N. Opsyonal bagong henerasyon2.4 KW/rated 11.5Nm
Pinakamataas na bilis ng turret power motor rpm 80000°(power head ≤7000 pagbabago, 90°power head ≤6000 change)
Power head motor power/torque KW/Nm 8.5 KW/rated na 16.5Nm
Power/torque ng turret tool na nagpapalit ng motor KW/Nm Bagong henerasyon 1.0 KW /3.1NM
iba pa Spindle positioning brake device
haydroliko presyon
Pagkahilig sa kama ° 35°
Haba ng tool sa makina X lapad X taas mm 2200X1500X1900
Kabuuang bigat ng buong makina KG 3900KG
Kabuuang kapangyarihan kw 15
Average na pagkonsumo ng kuryente kw/h 3

Katumpakan ng Machine Tool

Katumpakan ng makina, Jingfus factor standard:
Pangunahing item sa pagsubok Diagram ng eskematiko Pamantayan ng pabrika
Spindle radial beat I-detect ang runout ng outer cone 0.0035
Ulitin ang posisyon ng X-axis I-detect ang paulit-ulit na pagpoposisyon ng X-axis. Tandaan: Hulaan muna ang tungkol sa 50 beses upang mabawi ang error ng malamig na makina at mainit na makina, at pagkatapos ay makita ang paulit-ulit na pagpoposisyon. 0.003
Z-axis na paulit-ulit na posisyon
I-detect ang paulit-ulit na pagpoposisyon sa Z axis. Tandaan: Hulaan muna ang tungkol sa 50 beses upang mabawi ang error ng malamig na makina at mainit na makina, at pagkatapos ay makita ang paulit-ulit na pagpoposisyon. 0.003
Ulitin ang posisyon ng Y-axis I-detect ang paulit-ulit na pagpoposisyon sa Y axis. Tandaan: Hulaan muna ang tungkol sa 50 beses upang mabawi ang error ng malamig na makina at mainit na makina, at pagkatapos ay makita ang paulit-ulit na pagpoposisyon. 0.004
Ulitin ang posisyon ng C axis Alamin ang repositioning ng C-axis fixed point, tandaan: hulaan muna ang tungkol sa 50 beses upang mabawi ang error ng malamig na makina at mainit na makina, at pagkatapos ay makita ang paulit-ulit na pagpoposisyon 20 arc segundo
C axis position rotary   Alamin ang katumpakan ng random na posisyon ng C-axis, tandaan: hulaan muna ang tungkol sa 50 beses upang mabawi ang error ng malamig na makina at mainit na makina, at pagkatapos ay suriin ang paulit-ulit na mga setting 72 arc segundo
Power head clamping beat Cone beat 0.015
Power head clamping beat
Clamping beating 0.01
Kung gusto ng customer na subukan ang katumpakan ng ISO o VD1 ng X/Z/Y axis, ito ay tutukuyin sa oras ng pagsulat ng kontrata. Dapat subukan ng customer ang item na ito sa parehong oras ng paunang pagtanggap ng Jingfusi Factory.
