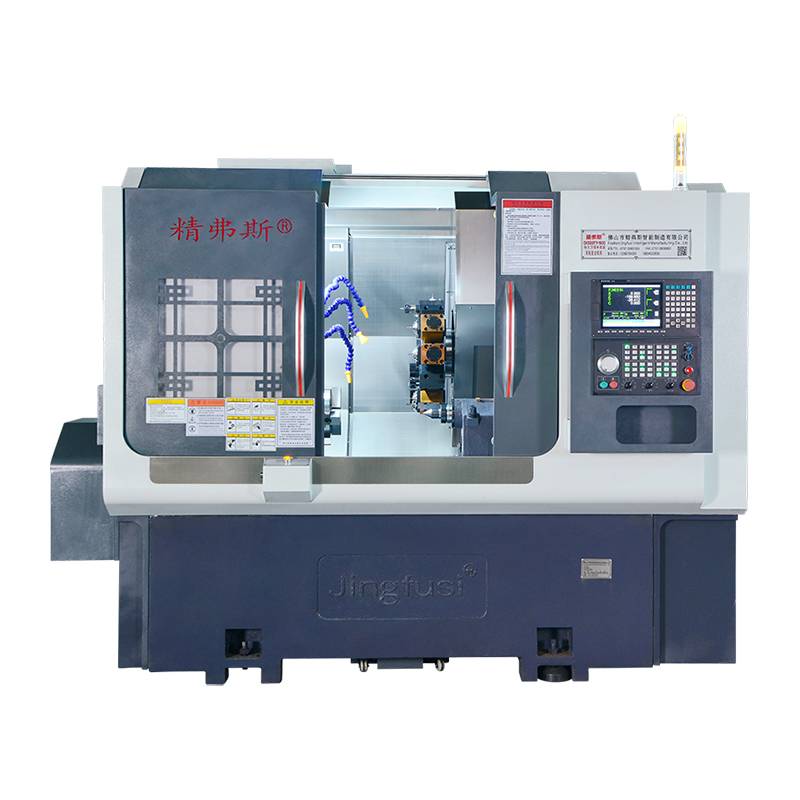

Ang pag -iwas sa pinagsama -samang lathe machine

Ang Jingfusi mataas na kalidad na pag -ikot ng Milling Composite Lathe machine ay nagsasama ng isang nababaluktot na spindle na may hawak na mekanismo ng pandiwang pantulong sa disenyo nito, pagpapahusay ng katigasan sa panahon ng pagproseso ng bahagi. Tinatanggal ng direktang sistema ng pagbabago ng tool ang pangangailangan para sa masalimuot na mga programa sa pagbabago ng tool at binabawasan ang pagbabago ng tool ng walang ginagawa na oras, na nagreresulta sa mahusay na pagproseso at pagtitipid ng gastos para sa mga gumagamit. Ang makabagong disenyo na ito ay hindi lamang nagpapabuti sa pangkalahatang katatagan ng makina sa panahon ng mga operasyon ngunit din ang pag -stream ng proseso ng pagbabago ng tool, na ginagawang mas mahusay at matipid ang daloy ng pag -agos para sa mga gumagamit.

Modelo:CK52DTY

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang pag -ikot ng pinagsama -samang lathe machine mula sa mga supplier ng jingfusis ay walang saysay na isinasama ang pag -on, paggiling, pagbabarena, pagbubutas, pag -tap, at iba't ibang iba pang mga pag -andar sa isang solong, maraming nalalaman na aparato. May kakayahang magsagawa ng pagtatapos at paggiling sa gilid, pagbabarena, pag-tap, at composite na pagproseso, ang makina na ito ay partikular na angkop para sa masalimuot na mga hugis at hinihingi ang mga pagtutukoy ng katumpakan. Ito ay higit sa paghawak ng komprehensibong mga pangangailangan sa pagproseso ng mga rotary na bahagi sa pamamagitan ng pagkumpleto ng lahat o karamihan sa mga kinakailangang operasyon sa isang solong clamping. Hindi lamang ito tinitiyak ang pambihirang kawastuhan ngunit nagpapabuti din ng kahusayan, na sa huli ay humahantong sa pagbawas ng gastos sa proseso ng machining.

Mga pangunahing katangian ng pag -iwas sa Milling Composite Lathe Machine:

1. Ang dinisenyo na pag-aayos na may maraming panloob na espasyo.

2.Incorporation ng isang mataas na katumpakan, istraktura ng spindle na may sarili at isang mabilis na hydraulic rotary system, tinitiyak ang pagganap ng top-notch.

3.Guaranteeing ang mga kakayahan ng high-speed tool ng makina.

4. Ang mga pagkagambala sa kapangyarihan ng pag -aaplay mula sa sanhi ng mga kawastuhan sa halaga ng servo motor.

Diagram ng paglalakbay ng makina

Mga detalye ng produkto

Listahan ng Parameter

Item	Modelo ng lathe	unit	CK52DTY	Ck76dty	Ck46dty
Saklaw ng pagproseso	Maximum na diameter ng pag -ikot ng spindle	mm	Ø 700
	Pinakamataas na haba ng pag -on ng haba ng bilog	mm	520
	Maximum na diameter ng bar	mm	Ø 55	Ø 72	Ø 45
Principal axis	Pinakamataas na bilis ng spindle	r/min	4200 (pagtatakda ng 3500)	3200 (setting 2000)	6000 (Itakda ang 4500)
	Uri ng ulo ng spindle		A2 - 6	A2 -8	A2 - 5
	Spindle through-hole diameter	mm	Ø 66	Ø 86	Ø 56
feed	X/z/y axis maximum stroke	mm	260/500/± 60
	90 ° Power head na dumadaan sa gitna ng spindle	mm	30
	Pinakamataas na mabilis na paggalaw ng x/z/y axis	m/my	24 (setting 16)/ 24 (setting 16)/ 14 (setting 8)
	X/z/y axis screw rod	mm	40
	X/z/y axis roller track	mm	35/45/35
Power Turret	Power Turret Model (Power Turret)	BMT	BMT55
	Power head collet	Ay	ER32
	Nakapirming laki ng may hawak ng tool	mm	25x25
	Bore holder shank diameter	mm	Ø32
makinarya ng elektrikal	Pangunahing kapangyarihan/metalikang kuwintas	KW / nm	11kW/na -rate ang 72nm	15kw/na -rate na 98nm	7.5 kW/na -rate na 47nm
	X/z/y axis motor power/metalikang kuwintas	KW / nm	Yaskawa 2.9 kW /18.6nm，optional bagong henerasyon3.1 kW /15nm
	Kapangyarihan/metalikang kuwintas ng Turret Power Head Motor	KW / nm	Bagong Henerasyon 3.1 kW/15nm
	Pinakamataas na bilis ng motor ng lakas ng turret	r/min	6000 (pagtatakda ng 4000), Karaniwang Speed≤4000
	Power Head Motor Power/Torque	KW / nm	3.1 kW/15nm
	Kapangyarihan/metalikang kuwintas ng tool ng turret na nagbabago ng motor	KW / nm	Bagong henerasyon1.0 kW /3.1nm
Tailstock	Tailstock Stroke	mm	520
	Pinakamataas na hydraulic stroke ng Tailstock	mm	100
	Tailstock Top Needle Cone Hole Taper	Mk	MOHS 5#
	Pinakamataas na distansya sa pagitan ng tip at chuck	mm	690
iba pa	Spindle Positioning Preno Device		Hydraulic, Opsyonal na Programmable
	Hilig sa kama	°	30 ° o 15 °
	Haba ng tool ng makina x Lapad x Taas	mm	2500x1680x1900
	Kabuuang bigat ng buong makina	Kg	5000kg
	Kabuuang lakas	KW	20
	Average na pagkonsumo ng kuryente	Kw / h	3
