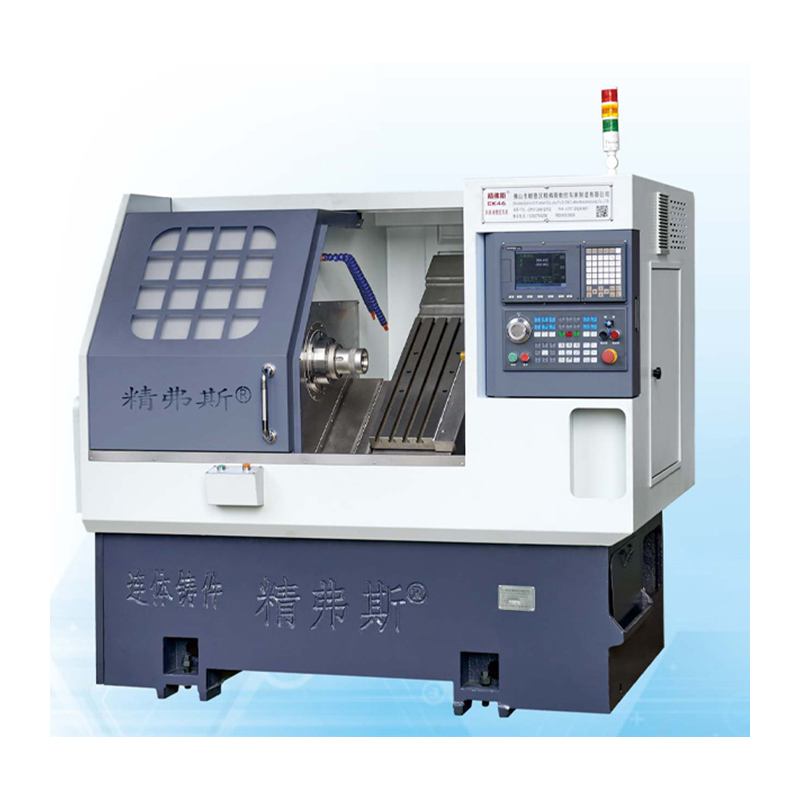

Pag-ikot ng compound compound cnc lathe

Ang isang pagtukoy ng aspeto ng Jingfusi® na pag-midy ng compound na CNC lathe ay ang rock-solid at nababanat na konstruksyon. Tinitiyak nito na, anuman ang pinaka -hinihingi na mga karga sa trabaho, pinapanatili nito ang walang tigil na kawastuhan at pare -pareho ang pagganap. Ipinagmamalaki ang isang mabibigat na duty bed at linear gabay na riles, ang makina na ito ay nilikha para sa kahabaan ng buhay at naghahatid ng mga naaangkop na kinalabasan na higit sa lahat ng mga inaasahan.

Modelo:CK76DTY

Magpadala ng Inquiry

Paglalarawan ng Produkto

Pagpapakilala ng Compound Compound CNC Lathe Production

Ang mataas na kalidad na pag-ikot ng compound ng CNC lathe na ibinibigay ng tagagawa ng Jingfusi® ay ang pangwakas na solusyon para sa katumpakan na machining at katha.

Sa panimula, ang pangunahing halaga ng pagputol ng pag-compound ng compound na CNC lathe ay upang magbigay ng walang kaparis na katumpakan, kahusayan at kakayahang umangkop upang makayanan ang mga rigors ng mga modernong proseso ng pagmamanupaktura. Ang aming CNC mill-turn lathe ay gumagamit ng teknolohiyang paggupit upang tumpak at mabilis na magsagawa ng iba't ibang mga operasyon tulad ng pag-on, paggiling, pagbabarena at pag-tap.

Hindi lamang iyon, ang pag-ikot ng compound compound CNC lathe ay nilagyan din ng isang high-speed spindle motor upang matiyak na mas mabilis at mas tumpak na bilis ng pagputol sa panahon ng pagproseso. Ang tampok na ito ay partikular na kritikal sa mga kumplikadong gawain ng machining dahil maaari itong mabawasan ang oras ng pag -ikot ng produksyon habang pinapanatili ang mataas na kawastuhan.

Ano pa, ang built-in na CNC control system ng tool ng makina na ito ay nagpatibay ng isang disenyo ng user-friendly, na ginagawang madali at mabilis para sa parehong baguhan at may karanasan na mga operator upang makumpleto ang pag-setup ng machining at operasyon. Ang tampok na ito ay ginagawang isang mainam na pagpipilian para sa mga workshop, maliliit na negosyo at kahit na mga malalaking halaman sa pagmamanupaktura.

Ang isa pang highlight ng pag-ikot ng compound compound CNC lathe ay ang malakas na kakayahan sa pagproseso. Sa malaking pag -indayog nito sa kama at malaking distansya sa pagitan ng mga sentro, madali itong mahawakan ang mga malalaking workpieces ng iba't ibang laki at mga hugis upang matugunan ang halos anumang mga pangangailangan ng machining.

Listahan ng Pag-iikot ng Compound Cnc Lathe List

Item	Modelo ng lathe	unit	Ck46dty	CK52DTY
Saklaw ng pagproseso	Maximum na diameter ng pag -ikot ng spindle	mm	Ø 600
	Pinakamataas na haba ng pag -on ng haba ng bilog	mm	300
	Maximum na diameter ng bar	mm	Ø 45	Ø 55
Principal axis	Pinakamataas na bilis ng spindle	r/min	6000 (pagtatakda ng 4500)	4200 (pagtatakda ng 3500)

	Uri ng ulo ng spindle		A2-5	A2-6
	Spindle through-hole diameter	mm	Ø 56	Ø 66
feed	X/z/y axis maximum stroke	mm	800/400/± 60


	90 ° Power head na dumadaan sa gitna ng spindle	mm	60
	Pinakamataas na mabilis na paggalaw ng x/z/y axis	m/my	24 (setting 18) / 24 (setting 18) / 15 (setting 12)
	X/z/y axis screw rod	mm	32/32/32
	X/z/y axis roller track	mm	35/35/35
Power Turret	Power Turret Model (Power Turret)	BMT	BMT45 ， Opsyonal na BMT55

	Power head collet	Ay	ER25
	Nakapirming laki ng may hawak ng tool	mm	25x25
	Bore holder shank diameter	mm	Ø25
Tailstock	Pangunahing kapangyarihan/metalikang kuwintas	KW / nm	7.5 kW/na -rate na 47nm	11kW/na -rate ang 72nm


	X/z/y axis motor power/metalikang kuwintas	KW / nm	Yaskawa 1.8kw/11.5n. Opsyonal na bagong henerasyon2.4 kW/na -rate na 11.5nm
	Pinakamataas na bilis ng motor ng lakas ng turret	r/min	80000 ° (Power Head ≤7000 Pagbabago ， 90 ° Power Head ≤6000 Pagbabago)
	Power Head Motor Power/Torque	KW / nm	8.5 kW/na -rate 16.5nm
	Kapangyarihan/metalikang kuwintas ng tool ng turret na nagbabago ng motor	KW / nm	Bagong henerasyon1.0 kW /3.1nm
iba pa	Spindle Positioning Preno Device		presyon ng haydroliko


	Hilig sa kama	°	35 °
	Haba ng tool ng makina x Lapad x Taas	mm	2200x1500x1900
	Kabuuang bigat ng buong makina	Kg	3900kg
	Kabuuang lakas	KW	15
	Average na pagkonsumo ng kuryente	Kw / h	3

Katumpakan ng tool ng makina

Katumpakan ng makina, pamantayan ng jingfus factor ：
Pangunahing item sa pagsubok	Diagram ng eskematiko	Pamantayang Pabrika


Spindle radial beat		Tiktik ang runout ng panlabas na kono	0.0035


X-axis ulitin ang posisyon		Alamin ang paulit-ulit na pagpoposisyon ng x-axis. Tandaan: Hulaan muna ang tungkol sa 50 beses upang mai -offset ang error ng malamig na engine at mainit na engine, at pagkatapos ay makita ang paulit -ulit na pagpoposisyon.	0.003


Z-axis ulitin na posisyon		Alamin ang paulit -ulit na pagpoposisyon sa z axis. Tandaan: Hulaan muna ang tungkol sa 50 beses upang mai -offset ang error ng malamig na engine at mainit na engine, at pagkatapos ay makita ang paulit -ulit na pagpoposisyon.	0.003


Y-axis ulitin ang posisyon		Alamin ang paulit -ulit na pagpoposisyon sa axis ng Y. Tandaan: Hulaan muna ang tungkol sa 50 beses upang mai -offset ang error ng malamig na engine at mainit na engine, at pagkatapos ay makita ang paulit -ulit na pagpoposisyon.	0.004


C axis ulitin posisyon		Makita ang pag-repose ng c-axis na nakapirming punto, Tandaan: Hulaan muna ang tungkol sa 50 beses upang mai-offset ang error ng malamig na makina at mainit na makina, at pagkatapos ay makita ang paulit-ulit na pagpoposisyon	20 arc segundo


C axis posisyon rotary		Makita ang random na katumpakan ng posisyon ng c-axis, Tandaan: Hulaan muna ang tungkol sa 50 beses upang mai-offset ang error ng malamig na engine at mainit na engine, at pagkatapos ay suriin ang paulit-ulit na mga setting	72 arc segundo


Power head clamping beat		Cone Beat	0.015

Power head clamping beat		Pag -clamping beating	0.01

Kung nais ng customer na subukan ang kawastuhan ng ISO o VD1 ng x/z/y axis, matutukoy ito sa oras ng pagsulat ng kontrata. Dapat subukan ng customer ang item na ito sa parehong oras ng paunang pagtanggap ng pabrika ng Jingfusi.
