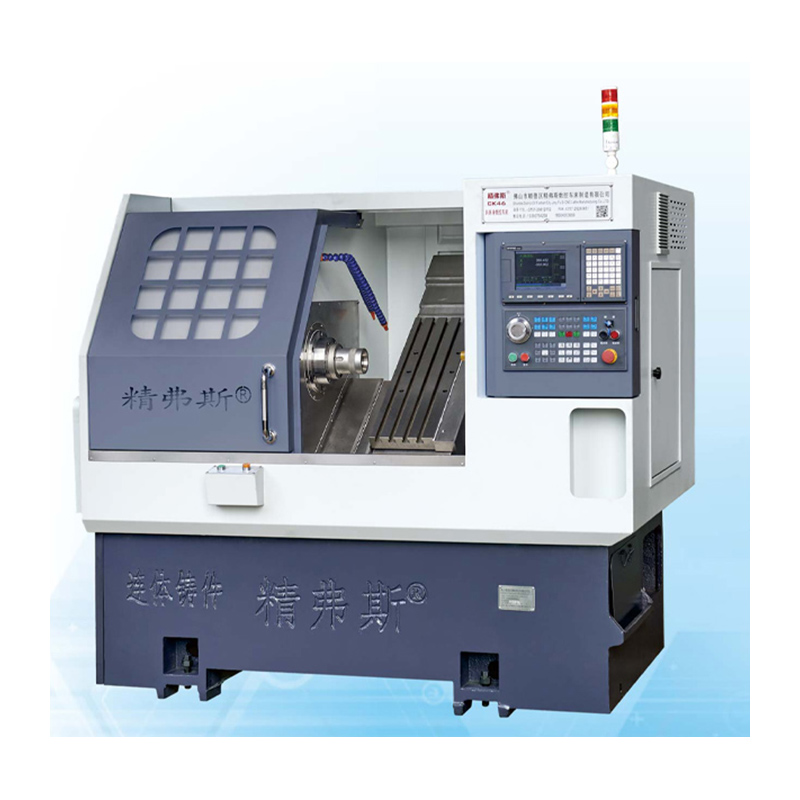

Makakatiyak kang bibili ng Jingfusi® Turret Slant bed CNC Lathe Machine mula sa amin. Inaasahan namin ang pakikipagtulungan sa iyo, kung gusto mong malaman ang higit pa, maaari kang sumangguni sa amin ngayon, sasagutin ka namin sa tamang oras!
Narito ang mga pangunahing tampok at katangian ng isang turret slant bed CNC lathe:
Disenyo ng Slant Bed: Tulad ng tradisyonal na slant bed lathe, ang makinang ito ay nagtatampok ng inclined bed. Nag-aalok ang slanted bed ng pinahusay na rigidity at pamamahala ng chip, na tinitiyak ang mas mahusay na katumpakan ng machining at surface finish.
Turret Tooling System: Ang turret sa lathe na ito ay nagbibigay-daan para sa mabilis at awtomatikong pagpapalit ng mga cutting tool. Ang mga turret ay maaaring maglaman ng maraming istasyon ng tool, karaniwang nakaayos sa isang pabilog o linear na paraan, at ang bawat istasyon ay maaaring magkaroon ng ibang cutting tool. Pinapadali ng tooling system na ito ang mga kumplikadong operasyon ng machining nang walang manu-manong pagbabago sa tool.
Versatility: Ang mga turret slant bed CNC lathes ay napakaraming gamit na makina na may kakayahang magsagawa ng iba't ibang mga operasyon sa pagliko, tulad ng pagliko, pagharap, pag-thread, pag-ukit, pagbabarena, at paggiling. Ang mga istasyon ng tool ng turret ay maaaring i-load ng iba't ibang uri ng tool upang mahawakan ang magkakaibang mga gawain sa machining.
High-Speed Machining: Ang kumbinasyon ng slant bed design at turret tooling system ay ginagawang angkop ang mga makinang ito para sa high-speed machining operations, na nagreresulta sa pagtaas ng produktibidad.
Katumpakan at Katumpakan: Ang mga turret slant bed lathes ay nag-aalok ng mataas na katumpakan at katumpakan dahil sa kanilang matibay na konstruksyon at ang kakayahang gumamit ng maramihang mga cutting tool nang walang pag-recalibrate.
Chip Control: Ang inclined bed ay tumutulong sa epektibong chip control at evacuation, na binabawasan ang panganib ng chip buildup at pagkasira ng tool sa panahon ng machining.
Automation Integration: Ang mga turret slant bed CNC lathes ay maaaring isama sa mga automation system at robotic loader para sa unmanned o lights-out machining, na nagpapataas ng kahusayan sa produksyon.
Material Compatibility: Ang mga makinang ito ay may kakayahang mag-machining ng malawak na hanay ng mga materyales, kabilang ang mga metal, plastic, at composites, na ginagawang angkop ang mga ito para sa iba't ibang industriya at aplikasyon.
Produksyon ng Complex Part: Ang kumbinasyon ng slant bed at turret tooling system ay ginagawang perpekto ang turret slant bed lathes para sa paggawa ng mga kumplikadong bahagi na may maraming mga tampok.
Sa buod, ang isang turret slant bed CNC lathe machine ay nag-aalok ng mga pakinabang ng parehong disenyo ng slant bed at isang turret tooling system. Nagreresulta ito sa isang versatile, high-precision, at mahusay na machining solution na angkop para sa malawak na hanay ng mga turn at milling application sa mga industriya gaya ng aerospace, automotive, pagmamanupaktura ng medikal na device, at higit pa.
Machine Travel Diagram
detalye ng Produkto
Listahan ng Parameter
proyekto |
yunit |
CK46 |
CK52 |
CK76 |
Pinakamataas na haba ng pagliko |
mm |
350
|
Pinakamataas na diameter ng pagliko sa kama |
mm |
Ø 500 |
Pinakamataas na diameter ng pagliko sa skateboard |
mm |
Ø 160 |
Pagkahilig sa kama |
°
|
35° |
Epektibong paglalakbay ng X/Z axis |
mm |
Diameter 1000/400 |
Mga detalye ng tornilyo ng X/Z axis |
mm |
32
|
Mga detalye ng X/Z axis rail |
mm |
35
|
X/Z-axis na kapangyarihan ng motor |
KW |
1.3
|
Pinakamabilis na paggalaw ng X/Z axis |
m/min |
24
|
Haba ng tool sa makina X lapad X taas |
mm |
2100X1580X1800 |
Kabuuang bigat ng buong makina |
KG |
2600
|
Numero ng kutsilyo |
ayusin |
8
|
Kuwadradong laki ng kutsilyo |
mm |
20X20 |
Round hole cutter size |
mm |
Ø20 |
Kabuuang kapangyarihan |
kw |
13
|
13
|
16
|
Average na pagkonsumo ng kuryente |
kw/h |
2
|
2
|
2.5
|
pangunahing baras |
Spindle dulo ng mukha form |
|
A2-5 |
A2-6 |
A2-8 |
Pinakamataas na bilis ng spindle |
rpm |
6000 (itakda sa 4500) |
4200(itakda sa 3500) |
3200(itakda sa 2500) |
Spindle na kapangyarihan ng motor |
KW |
7.5
|
7.5
|
11
|
Na-rate na metalikang kuwintas ng spindle motor |
Nm |
47.8Nm |
47.8Nm |
72Nm |
Maximum na bar passing diameter |
mm |
Ø 45 |
Ø 51 |
Ø 75 |
Katumpakan ng Machine Tool
Katumpakan ng makina, pamantayan ng Jingfus factor: |
Pangunahing item sa pagsubok |
Diagram ng eskematiko |
Paraan ng pagtuklas
|
Pamantayan ng pabrika
|
Spindle radial beat, |
|
I-detect ang runout ng outer cone |
0.0025
|
Paulit-ulit na posisyon ng X-axis |
|
I-detect ang paulit-ulit na pagpoposisyon ng X-axis. Tandaan: Hulaan muna ang tungkol sa 50 beses upang mabawi ang error ng malamig na makina at mainit na makina, at pagkatapos ay makita ang paulit-ulit na pagpoposisyon. |
0.0025
|
Z-axis na paulit-ulit na posisyon |
|
I-detect ang paulit-ulit na pagpoposisyon sa Z axis. Tandaan: Hulaan muna ang tungkol sa 50 beses upang mabawi ang error ng malamig na makina at mainit na makina, at pagkatapos ay makita ang paulit-ulit na pagpoposisyon. |
0.0025
|
Kung gusto ng customer na subukan ang katumpakan ng ISO o VD1 ng X/Z/Y axis, ito ay tutukuyin sa oras ng pagsulat ng kontrata. Dapat subukan ng customer ang item na ito sa parehong oras ng paunang pagtanggap ng Jingfusi Factory. |
