Turret Turning at Milling Combined Machines

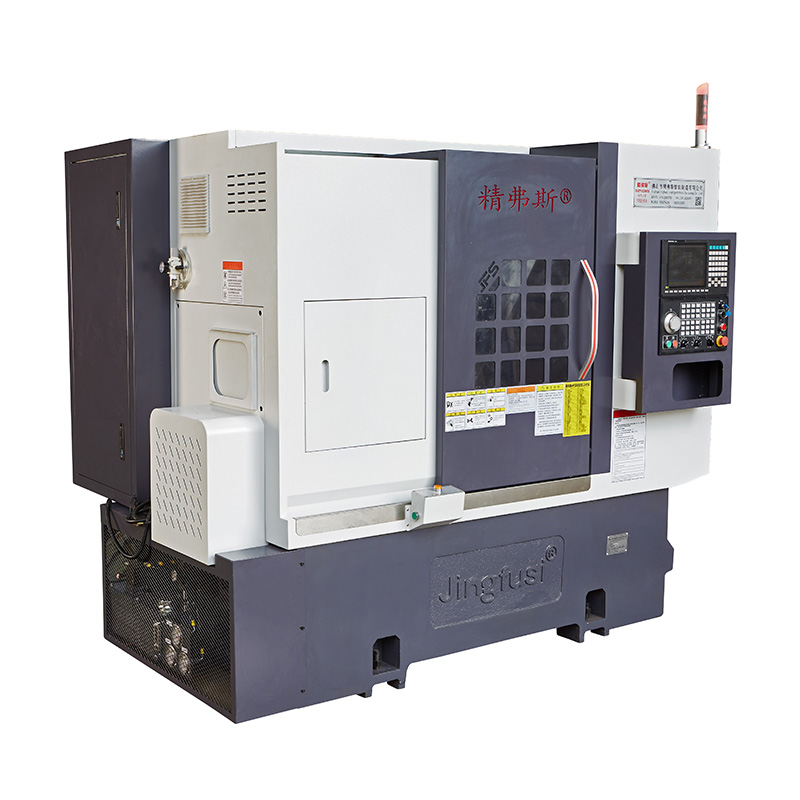

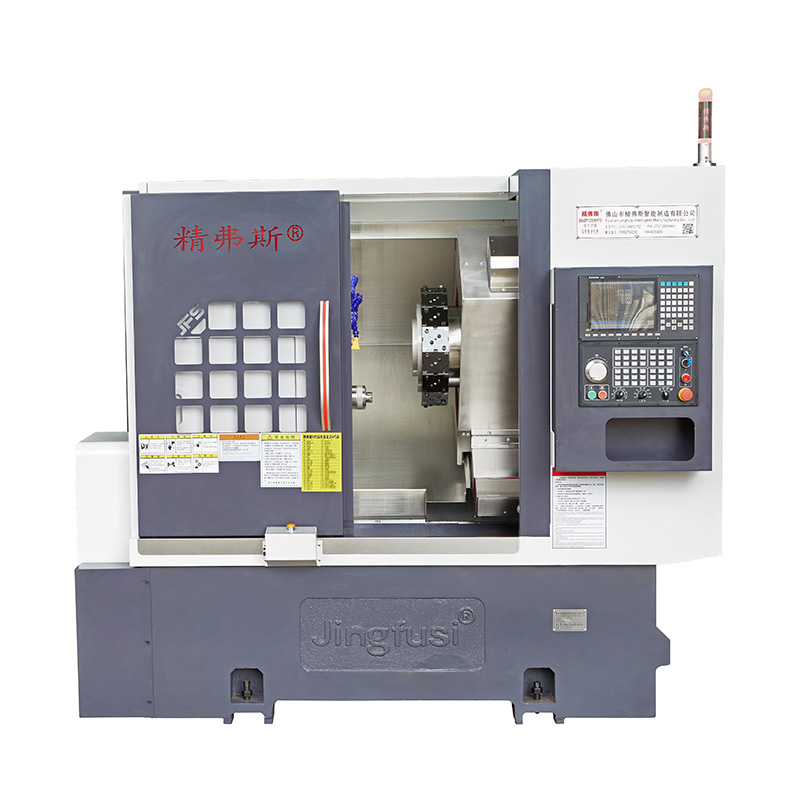

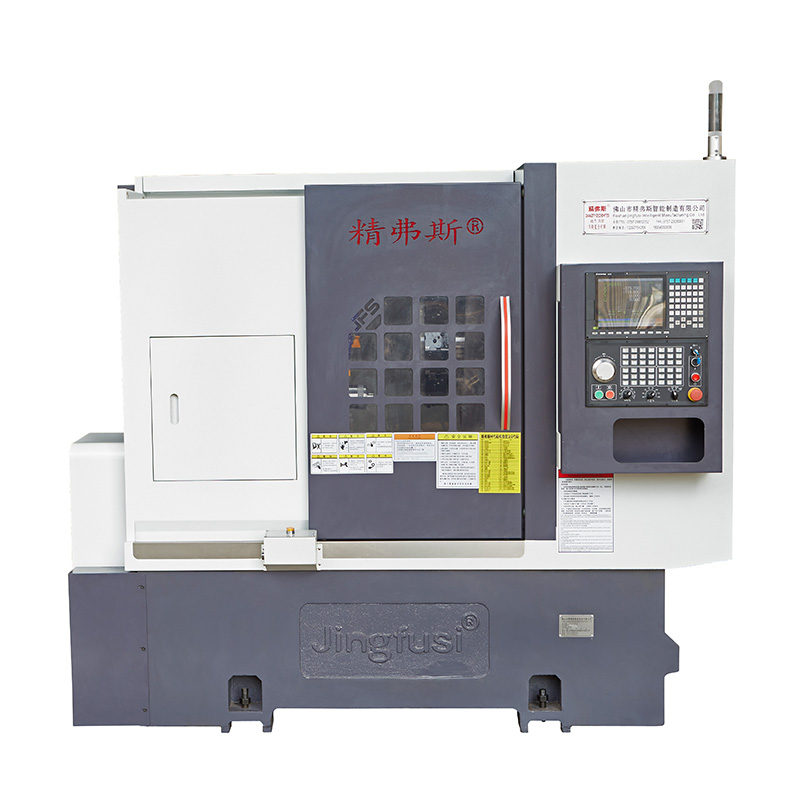

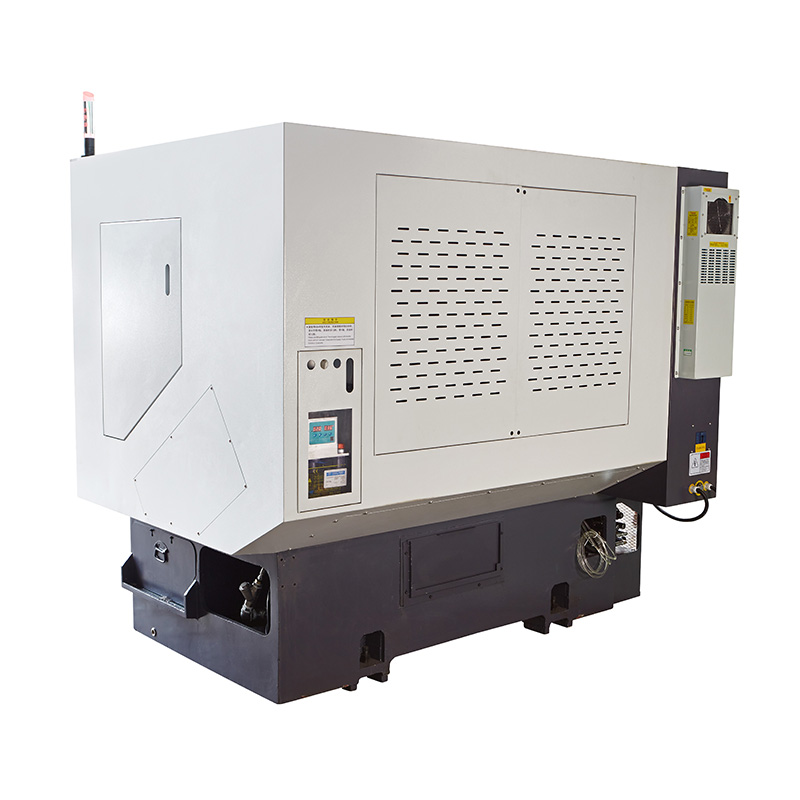

  • Turret Turning at Milling Combined Machines - 0 Turret Turning at Milling Combined Machines - 0
  • Turret Turning at Milling Combined Machines - 1 Turret Turning at Milling Combined Machines - 1
  • Turret Turning at Milling Combined Machines - 2 Turret Turning at Milling Combined Machines - 2
  • Turret Turning at Milling Combined Machines - 3 Turret Turning at Milling Combined Machines - 3
  • Turret Turning at Milling Combined Machines - 4 Turret Turning at Milling Combined Machines - 4

Turret Turning at Milling Combined Machines

Bilang isang propesyonal na tagagawa ng Turret Turning at Milling Combined Machines na may mataas na kalidad, makatitiyak kang bumili ng Turret Turning at Milling Combined Machines mula sa aming pabrika at iaalok namin sa iyo ang pinakamahusay na after-sale na serbisyo at napapanahong paghahatid.

Modelo:CK76T-600

Magpadala ng Inquiry

Paglalarawan ng Produkto


Malugod kang tinatanggap na pumunta sa aming pabrika upang bumili ng pinakabagong pagbebenta, mababang presyo, at de-kalidad na Turret Turning at Milling Combined Machines. Inaasahan namin ang pakikipagtulungan sa iyo.

detalye ng Produkto



Listahan ng Parameter

proyekto Nilalaman yunit CK52T-600 CK76T-600 CK46T-600
Saklaw ng pagproseso Pinakamataas na diameter ng pag-ikot ng spindle mm Ø 800
uri ng block mm Ø 180 ~400
Pinakamataas na haba ng pagliko mm 560
Pinakamataas na diameter ng bar mm Ø 51 ~ 55 Ø 72 Ø 45
pangunahing aksis
 Uri ng spindle head
A2-6 A2-8 A2-5
Spindle through-hole diameter mm Ø 66 Ø 86 Ø 56
Pinakamataas na bilis ng spindle rpm 4200 3200 6000
Bilis ng set ng spindle rpm 1 ~ 3500 1 ~2500 1 ~4500
magpakain Pinakamataas na paglalakbay ng X/Z axis mm 230/600
Z-axis epektibong stroke mm 570
Pinakamabilis na paggalaw ng X/Z axis m/min 24
X/Z axis setting para sa mabilis na paggalaw m/min 16/18
Mga detalye ng X/Z axis roller screw mm 40
Mga detalye ng X/Z axis gauge mm 35/45
Labindalawang posisyong servo turret Labindalawang posisyon servo turret center taas
100
Knife tower sa tapat ng gilid (outer diameter) mm 385
Gitnang taas ng toresilya mm 100
Bilang ng mga talim ng turret ayusin 12
Interference diameter ng katabing tool processing mm Ø180
Nakapirming laki ng may hawak ng tool mm 25X25
Diyametro ng hawakan ng may hawak ng kutsilyo mm Ø25
mga de-koryenteng makinarya Pangunahing kapangyarihan ng motor/torque KW/Nm 11KW/rated 72Nm 15KW/rated 98Nm 7.5 KW/rated 47Nm
X/Z-axis motor power/torque KW/Nm Yaskawa 1.8KW/11.5Nm. Opsyonal bagong henerasyon 2.4 KW/rated 11.5Nm
Power/torque ng turret tool na nagpapalit ng motor KW/Nm Bagong henerasyon 1.0 KW/3.1NM
Ang lakas ng motor ng sistema ng paglamig KW 0.3
Mataas na presyon ng sistema ng paglamig ng kapangyarihan ng motor KW 3
Tailstock Tailstock stroke mm 420
Pinakamataas na stroke ng tailstock ejector pin mm 100
Tailstock ejector pin drive form
Hydraulic, malakas na tigas
Tailstock tuktok ng karayom ​​na butas na taper MK Ang Mohs 5 #, ay hindi umuugoy o nag-warp sa panahon ng precision machining.
Pinakamataas na distansya sa pagitan ng tip at chuck mm 690
iba pa Pagkahilig sa kama ° 30° o 15°
Haba ng tool sa makina X lapad X taas mm 2500X1600X1700
Kabuuang bigat ng buong makina KG Ang kabuuang bigat ng buong makina ay 4500KG, na may opsyonal na kabuuang timbang na 3500KG, minus 10000 yuan
Kabuuang kapangyarihan kw 20
Average na pagkonsumo ng kuryente kw/h 3

Katumpakan ng Machine Tool

Katumpakan ng makina, Jingfus factor standard:
Pangunahing item sa pagsubok Diagram ng eskematiko Paraan ng pagtuklas
 Pamantayan ng pabrika
Spindle radial beat I-detect ang runout ng outer cone 0.0025
Ulitin ang posisyon ng X-axis I-detect ang paulit-ulit na pagpoposisyon ng X-axis. Tandaan: Hulaan muna ang tungkol sa 50 beses upang mabawi ang error ng malamig na makina at mainit na makina, at pagkatapos ay makita ang paulit-ulit na pagpoposisyon. 0.0025
Z-axis na paulit-ulit na posisyon
I-detect ang paulit-ulit na pagpoposisyon sa Z axis. Tandaan: Hulaan muna ang tungkol sa 50 beses upang mabawi ang error ng malamig na makina at mainit na makina, at pagkatapos ay makita ang paulit-ulit na pagpoposisyon. 0.0025
Kung gusto ng customer na subukan ang katumpakan ng ISO o VD1 ng X/Z/Y axis, ito ay tutukuyin sa oras ng pagsulat ng kontrata. Dapat subukan ng customer ang item na ito sa parehong oras ng paunang pagtanggap ng Jingfusi Factory.
